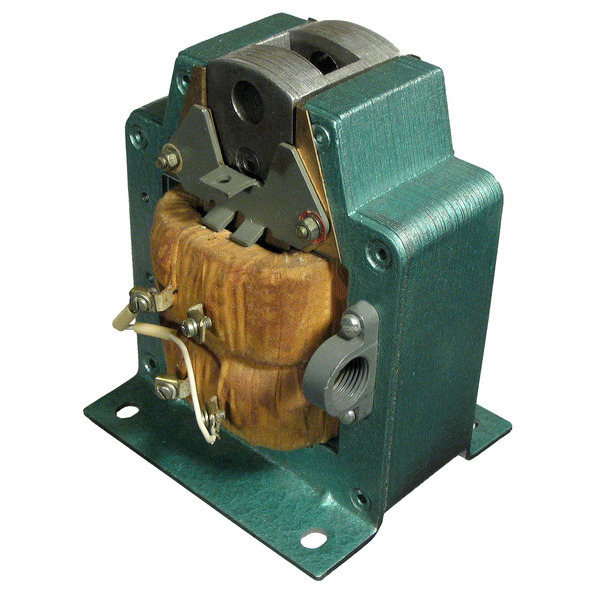

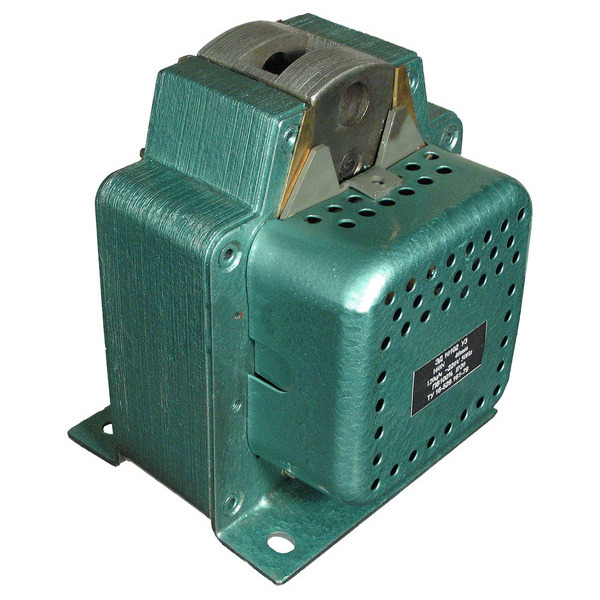

Электромагниты серии ЭД-10101, ЭД-10102
Электромагниты рассчитаны для включения в сеть переменного тока на номинальное рабочее напряжение 110, 127, 220, 380, 500, 660В частоты 50Гц.
Общие сведения
Электромагниты серии ЭД однофазные переменного тока длинноходовые применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами.
Электромагниты рассчитаны для включения в сеть переменного тока на номинальное рабочее напряжение 110, 127, 220, 380, 500, 660В частоты 50Гц.
Диапазон рабочих температур от -40 до +400 С.
Рабочее положение в пространстве вертикальное.
Исполнения электромагнитов:габарит - размер магнитопровода: 10, 11;исполнение по способу воздействия на исполнительный механизм: тянущее, толкающее;режим работы - относительная продолжительность включения: ПВ 100, 40%, ПВ 15%;исполнение по степени защиты: IP30, IP2О;исполнение выводов катушки:с гибкими выводами.
Особенности
Номинальное тяговое усилие - 160Н.
Ход якоря - 40мм.
Потребляемая мощность (пусковая/рабочая) - 2300/120Вт.
 |
Техническое описание в формате *.pdf скачать |
Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитно мягкой стали.
Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.
Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и другими компонентами систем управления и распределения (дистрибуции).
