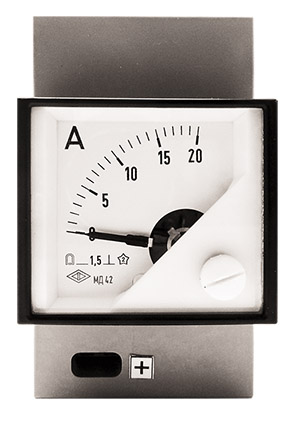

МД42 амперметры и вольтметры
Расположение измерительного механизма в приборах – угловое.
Приборы МД42 предназначены для измерения силы тока и напряжения в цепях постоянного тока и устанавливаются на DIN-рейку шириной 35 мм EN 50022.
Расположение измерительного механизма в приборах – угловое.
Размеры лицевой панели – 53х46 мм.
Длина шкалы, не менее – 42 мм.
Приборы имеют исполнения с нулевой отметкой на краю или внутри диапазона измерений.
Класс точности – 1,5.
Степень защиты корпуса приборов - IP40.
Масса, не более – 0,25 кг.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
МД42 внесены в Госреестр СИ РФ № 28570-10, срок действия до 17 июля 2020 г.
Межповерочный интервал: 1 год.
|
МД42 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
µA – 100; 150; 250; 400; 600 |
Непосредственно |
Температура -30…+50 °C, относительная влажность 90 % при температуре +30 °C. Вибропрочность: ускорение до 20 м/с2, частота 10…55 Гц. Ударопрочность: ускорение до 150 м/с2, 18 ударов. |
|
мA – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 60; 100; 150; 250; 400; 600 |
||
|
А – 1; 1,5; 2,5; 4; 6; 10; 20 |
||
|
А – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 600 |
С наружным измерительным шунтом на 60 мВ или 75 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
мВ – 60; 100; 150; 250; 400; 600 |
Непосредственно |
|
|
В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 |
||
Пример оформления заказа
Амперметр МД42, 0-1 А, 1,5, в, ТУ 25-7504.177-2010
Для амперметра МД42, изготавливаемого для эксплуатации в условиях умеренного климата, с диапазоном измерения 0-1 А, класса точности 1,5, вертикального положения.
Вольтметр МД42 ТЗ, 1-0-1 В, 1,5, г, ТУ 25-7504.177-2010
Для вольтметра МД42, изготавливаемого для эксплуатации в условиях тропического климата, с диапазоном измерения 1-0-1 В, класса точности 1,5, горизонтального положения.
Справочно:
в/г - вертикальное/горизонтальное положение;
Т3 - для эксплуатации в условиях тропического климата.
 |
Руководство по эксплуатации приборов МД42 (в формате PDF) |
Электроизмерительные приборы — это класс устройств, применяемых для измерения различных электрических величин. В группу электроизмерительных приборов входят также кроме собственно измерительных приборов и другие средства измерений — меры, преобразователи, комплексные установки.
Электроизмерительные приборы служат для контроля режима работы электрических установок, их испытания и учета расходуемой электрической энергии. В зависимости от назначения электроизмерительные приборы подразделяют на амперметры (измерители тока), вольтметры (измерители напряжения), ваттметры (измерители мощности), омметры (измерители сопротивления), частотомеры (измерители частоты переменного тока), счетчики электрической энергии и другие устройства.
Различают две категории электроизмерительных приборов: рабочие — для контроля режима работы электрических установок в производственных условиях и образцовые — для градуировки и периодической проверки рабочих приборов. На железнодорожном транспорте электрические измерения получили широкое распространение при эксплуатации и ремонте электрического подвижного состава (ЭПС), тепловозов и устройств энергоснабжения железных дорог.
Средства электрических измерений широко применяются в энергетике, связи, промышленности, на транспорте, в научных исследованиях, медицине, а также в быту — для учёта потребляемой электроэнергии. Используя специальные датчики для преобразования неэлектрических величин в электрические, электроизмерительные приборы можно использовать для измерения самых разных физических величин, что ещё больше расширяет диапазон их применения.
