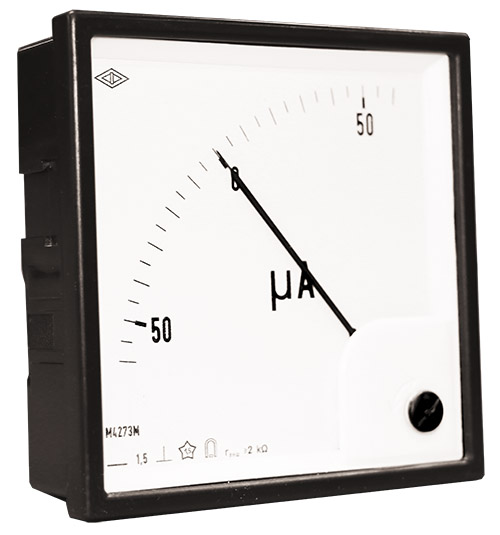

Амперметры, миллиамперметр и вольтметры М4278
Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов.
Данные типы приборов с угловым расположением измерительного механизма имеют квадратные лицевые панели и квадратные корпуса.
Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов.
Циферблаты и шкалы приборов в габаритах 48х48 мм выполняются в соответствии с ГОСТ 5365.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы M4272, M4276, M4278 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
М4272, М4276, М4278 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.
М4273М, М4277М внесены в Госреестр СИ РФ № 37282-17, срок действия до 11 декабря 2022 г.
Межповерочный интервал:
М4272, М4276, М4278, М4273М, М4277М - 2 года.
|
Тип прибора |
М4278 |
|
Размеры лицевой панели, мм |
48х48 |
|
Вырез в щите, мм |
44,8х44,8 |
|
Длина шкалы, мм, не менее |
38 |
|
Класс точности |
1,5 |
|
Степень защиты IP |
пылезащ. IP50 или пылебрызгозащ. IP54 |
|
Масса, кг, не более |
0,12 |
|
М4272, М4276, М4278 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
Температура -30...+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10...50 ударов в мин., 2000 ударов. |
|
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10* |
||
|
А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750 |
С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 1,5; 2,5; 4; 6; 10; 15 |
||
|
А – 200; 600 |
С наружным шунтом на 150 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 |
||
|
В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
|
|
кВ – 1; 1,5; 2,5; 3; 4; 6*; 10; 15 |
С внешним добавочным сопротивлением с номинальным током 1 мA |
|
|
* только для М4272 и М4276 ** только для М4278 |
||
Пример оформления заказа
Амперметр М4278, 0-1 А, 1,5, г, ТУ 25-7504.132-2007
Для амперметра М4278 с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой.
Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
Т3 - эксплуатация в условиях тропического климата;
(с) - исполнение со сменной шкалой;
ОМ2 - для эксплуатации на морских судах (кроме М4272(с), М4276(с), М4273М, М4277М).
 |
Руководство по эксплуатации приборов М4278 (в формате PDF) |
