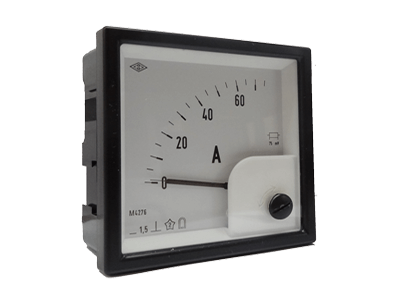

Амперметры, миллиамперметры и вольтметры М4276

Данные типы приборов M4276 с угловым расположением измерительного механизма имеют квадратные лицевые панели и квадратные корпуса.
Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов.
Описание

Данные типы приборов с угловым расположением измерительного механизма имеют квадратные лицевые панели и квадратные корпуса.
Приборы могут иметь диапазоны измерений с нулевой отметкой внутри или на краю диапазонов.

Циферблаты и шкалы приборов в габаритах 72х72 - в соответствии с Din 43802.

Приборы М4276 выпускаются со сменными шкалами, при заказе к обозначению приборов добавляется буква (с).
Приборы могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели (кроме М4276(с)).
Для защиты от прикосновения к токоведущим стержням приборы М4276, М4277М, М4272, М4273М, М4276(с), М4272(с) могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы M4272, M4276, M4278 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М4272, М4276, М4278 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.
М4273М, М4277М внесены в Госреестр СИ РФ № 37282-17, срок действия до 11 декабря 2022 г.

Межповерочный интервал:
М4272, М4276, М4278, М4273М, М4277М - 2 года.

Тип прибора

М4276

М4277М

Размеры лицевой панели, мм

72х72

Вырез в щите, мм

68х68

Длина шкалы, мм, не менее

57

Класс точности

1,5

Степень защиты IP

пылезащ. IP50

или пылебрызгозащ. IP54

Масса, кг, не более

0,2

М4276

Диапазон измерений

Способ включения

Условия эксплуатации

мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

Температура -30...+50 °С,

относительная влажность 90 %

при температуре +30 °С.

Вибропрочность:

ускорение 5...30 м/с2,

частота 10...70 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10...50 ударов в мин.,

2000 ударов.

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10*

А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750

С наружным шунтом на 75 мВ

и калиброванными проводами сопротивлением 0,035 Ом

кA – 1; 1,5; 2,5; 4; 6; 10; 15

А – 200; 600

С наружным шунтом на 150 мВ

и калиброванными проводами сопротивлением 0,035 Ом

кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30

В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

кВ – 1; 1,5; 2,5; 3; 4; 6*; 10; 15

С внешним добавочным сопротивлением

с номинальным током 1 мA

* только для М4272 и М4276

** только для М4278

М4276(с)

Диапазон измерений

Способ включения

Условия эксплуатации

мА – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50; 60; 100; 150; 250; 400; 600

Непосредственно

Температура -30...+50 °С,

относительная влажность 80 %

при температуре +25 °С.

Вибропрочность:

ускорение 5...30 м/с2,

частота 10...70 Гц.

Ударопрочность:

ускорение 50 м/с2,

частота 10...50 ударов в мин.

А – 1; 1,5; 2,5; 4; 6; 10; 15

А – 1; 1,5, 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 25; 40; 60; 100; 150; 200; 250; 400; 600

С наружным калиброванным шунтом на 60 мВ,

с калиброванными проводами сопротивлением 0,035 Ом

кА – 1; 1,5; 2,5; 4; 6; 10; 15

А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750

С наружным калиброванным шунтом на 75 мВ,

с калиброванными проводами сопротивлением 0,035 Ом

кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5

В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600

Непосредственно

кВ – 1; 1,5; 3; 5; 7,5; 10; 15

С добавочным сопротивлением с номинальным током 5 мА

кВ – 1; 2,5; 4; 5; 6; 10; 15

С добавочным сопротивлением с номинальным током 1 мА

Пример оформления заказа

Амперметр М4276(с), 20-0-20 А, 75 mV, 1,5, в, ТУ 25-7504.132-2007
Для амперметра М4276 со сменной шкалой, диапазоном измерения 20-0-20 А, с подключением через наружный шунт на 75 mV, классом точности 1,5, нормальное положение - вертикальное.

Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
Т3 - эксплуатация в условиях тропического климата;
(с) - исполнение со сменной шкалой;
ОМ2 - для эксплуатации на морских судах (кроме М4272(с), М4276(с), М4273М, М4277М).

Открыть PDF file в браузере! Руководство по эксплуатации приборов М4276 (в формате PDF)

Электроизмерительные приборы — это класс устройств, применяемых для измерения различных электрических величин. В группу электроизмерительных приборов входят также кроме собственно измерительных приборов и другие средства измерений — меры, преобразователи, комплексные установки.

Электроизмерительные приборы служат для контроля режима работы электрических установок, их испытания и учета расходуемой электрической энергии. В зависимости от назначения электроизмерительные приборы подразделяют на амперметры (измерители тока), вольтметры (измерители напряжения), ваттметры (измерители мощности), омметры (измерители сопротивления), частотомеры (измерители частоты переменного тока), счетчики электрической энергии и другие устройства.

Различают две категории электроизмерительных приборов: рабочие — для контроля режима работы электрических установок в производственных условиях и образцовые — для градуировки и периодической проверки рабочих приборов. На железнодорожном транспорте электрические измерения получили широкое распространение при эксплуатации и ремонте электрического подвижного состава (ЭПС), тепловозов и устройств энергоснабжения железных дорог.

Средства электрических измерений широко применяются в энергетике, связи, промышленности, на транспорте, в научных исследованиях, медицине, а также в быту — для учёта потребляемой электроэнергии. Используя специальные датчики для преобразования неэлектрических величин в электрические, электроизмерительные приборы можно использовать для измерения самых разных физических величин, что ещё больше расширяет диапазон их применения.
