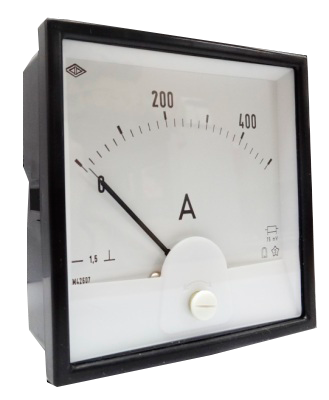

Амперметры и вольтметры М42607
Приборы предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока в различных отраслях промышленности.
Приборы типов М42607 предназначены для установки в щиты с квадратными вырезами.
Приборы могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели (по заказу).
Расположение измерительного механизма в данных приборах – центральное. Приборы постоянного тока могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений.
Циферблаты и шкалы приборов в габаритах 96х96 мм - в соответствии с Din 43802.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы M42607, М42608, М42609 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
М42607, М42608, М42609 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.
Межповерочный интервал:
М42608, М42609, М42607, М42610, М42611, М42612 - 2 года
|
Тип прибора |
М42607 М42610 |
|
Размеры лицевой панели, мм |
96х96 |
|
Вырез в щите, мм |
92х92 |
|
Длина шкалы, мм, не менее |
76 |
|
Класс точности |
1,5; 2,5 |
|
Степень защиты IP |
пылезащ. IP50 |
|
Масса, кг, не более |
0,2 |
|
М42607 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
µA* – 100; 200; 300; 500; 1000 |
Непосредственно |
Температура -30...+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10...50 ударов в мин. |
|
мA – 1; 5; 10; 15; 30; 50; 100; 150; 300; 500; 600 |
||
|
А – 1; 2; 3; 5; 10; 15** |
||
|
А – 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 750 |
С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом |
|
|
кA – 1; 1,5; 2; 4; 6 |
||
|
В – 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 |
Непосредственно |
|
|
кВ – 1; 1,5; 3 |
С отдельным добавочным сопротивлением с номинальным током 5 мA |
|
|
* только для приборов М42608, М42609 ** только для приборов М42607, М42608 |
||
Пример оформления заказа
Вольтметр М42607, 0-30 В, 1,5, в, ТУ 25-7504.132-2007
Для вольтметра М42607 с диапазоном измерений 0-30 В, класса точности 1,5, вертикального положения.
Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
Т3 - для эксплуатации в условиях тропического климата;
ОМ2 - для эксплуатации на морских судах (М42609, М42608, М42607).
 |
Руководство по эксплуатации приборов М42607 (в формате PDF) |
Электроизмерительные приборы — это класс устройств, применяемых для измерения различных электрических величин. В группу электроизмерительных приборов входят также кроме собственно измерительных приборов и другие средства измерений — меры, преобразователи, комплексные установки.
Электроизмерительные приборы служат для контроля режима работы электрических установок, их испытания и учета расходуемой электрической энергии. В зависимости от назначения электроизмерительные приборы подразделяют на амперметры (измерители тока), вольтметры (измерители напряжения), ваттметры (измерители мощности), омметры (измерители сопротивления), частотомеры (измерители частоты переменного тока), счетчики электрической энергии и другие устройства.
Различают две категории электроизмерительных приборов: рабочие — для контроля режима работы электрических установок в производственных условиях и образцовые — для градуировки и периодической проверки рабочих приборов. На железнодорожном транспорте электрические измерения получили широкое распространение при эксплуатации и ремонте электрического подвижного состава (ЭПС), тепловозов и устройств энергоснабжения железных дорог.
Средства электрических измерений широко применяются в энергетике, связи, промышленности, на транспорте, в научных исследованиях, медицине, а также в быту — для учёта потребляемой электроэнергии. Используя специальные датчики для преобразования неэлектрических величин в электрические, электроизмерительные приборы можно использовать для измерения самых разных физических величин, что ещё больше расширяет диапазон их применения.
