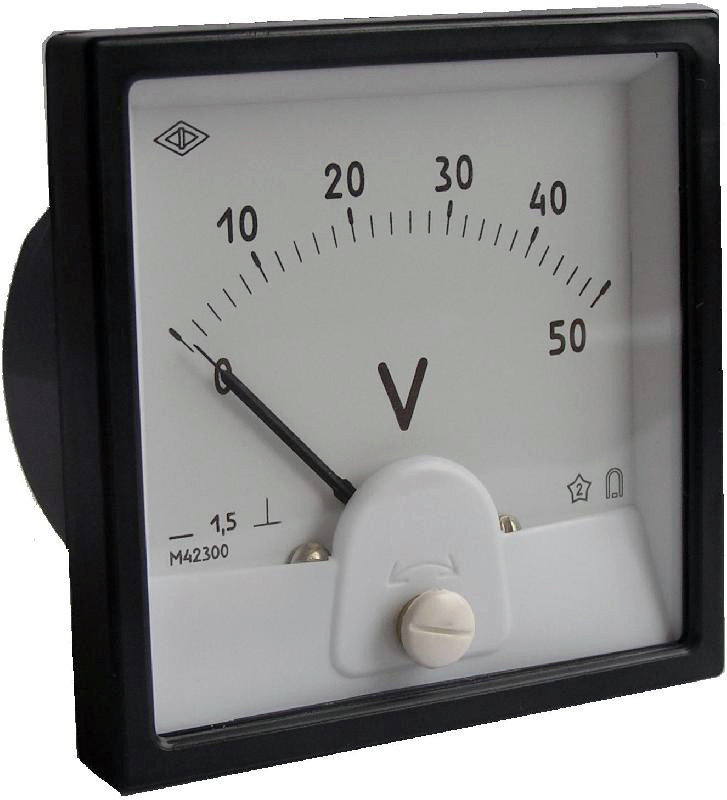

Амперметры и вольтметры М42300

Приборы М42300 предназначены для измерения тока и напряжения в электрических цепях постоянного тока и позволяют измерять токи в пределах от 10 µА до 20 А, напряжения от 25 мВ до 750 В при непосредственном включении. Приборы М42300 могут изготавливаться с повышенной устойчивостью к механическим воздействиям. При их заказе к обозначению приборов добавляется буква (м). Приборы М42300 могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели. При их заказе к обозначению приборов добавляется буква (Б). Приборы М42300, М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с^2 с частотой от 5 до 50 Гц в двух положениях.
Описание

Приборы данной группы предназначены для измерения тока и напряжения в электрических цепях постоянного тока и позволяют измерять токи в пределах от 10 µА до 20 А, напряжения от 25 мВ до 750 В при непосредственном включении.
Приборы М42300могут изготавливаться с повышенной устойчивостью к механическим воздействиям. При их заказе к обозначению приборов добавляется буква (м).

Приборы М42300 могут изготавливаться со степенью защиты от воздействия окружающей среды IP54 по передней панели. При их заказе к обозначению приборов добавляется буква (Б).
Приборы М42300, М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с^2 с частотой от 5 до 50 Гц в двух положениях.
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00.

Приборы постоянного тока могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Возможно изготовление приборов с другими пределами измерений по заказу.
Циферблаты и шкалы приборов в габаритах 80х80 мм выполняются в соответствии с ГОСТ 5365.
Нормальное положение приборов - вертикальное или горизонтальное. Возможно изготовление приборов нормального положения под углом к горизонту.

Для защиты от прикосновения к токоведущим стержням приборы М42300 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы M42300 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

М42300 внесены в Госреестр СИ РФ № 68770-17, срок действия до 25 сентября 2022 г.


Межповерочный интервал:
М42300 (м), М42301 (м) - 3 года
М42300, М42301 - 5 лет

(Б) - пылебрызгозащищенное исполнение;
(м) - повышенные механические характеристики эксплуатации.

Тип прибора

М42300

М42304

Размеры лицевой панели, мм

80х80

Вырез в щите, мм

Ø77,5

Длина шкалы, мм, не менее

56

Класс точности

1,5; 2,5

Степень защиты IP

пылезащ. IP50 или пылебрызгозащ. IP54

Масса, кг, не более

0,2

М42300, М42301, М42303

Диапазон измерений

Способ включения

Условия эксплуатации

µA – 100; 150*; 200; 300; 500; 1000

Непосредственно

Температура -50...+60 °С,

относительная влажность 95 % при температуре +35 °С.

Вибропрочность:

ускорение 5...30 м/с2,
частота 10...70 Гц.

Ударопрочность:

ускорение 100 м/с2, 2000 ударов с частотой 80...120 ударов в мин.

Для приборов с повышенной устойчивостью к механическим воздействиям:

температура -50...+60 °С,

относительная влажность 95 % при температуре +40 °С.

Вибропрочность:

ускорение 2...20 м/с2,

частота 10...40 Гц.

Ударопрочность:

100 м/с2 – 88000 ударов,

150 м/с2 – 20000 ударов,

750 м/с2 – 2000 ударов,

с частотой 80...120 ударов в мин.

мА – 0,5**; 1; 2,5-0-2,5**; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 3/30*; 3/50*; 5/50*; 30/600**

мA – 50 мA/20 В**

А – 1; 2; 3; 5; 10; 15*

А – 15***; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750;

200-0-750

С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом

кА – 1; 1,5; 2; 4; 6

В – 0,075*

С калиброванными проводами сопротивлением 0,035 Ом

В – 1*; 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30*; 3/300*; 30/300*; 4/100*; 7,5/300*; 8/300*; 10/100*; 15/150*; 15/300*; 20/40*; 0,3/15-0-0,3/15*

Непосредственно

В** – 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300; 6; 25; 400

В – 150/1500*; 15/150/1500*

С внешним добавочным сопротивлением

с номинальным током 5 мA

кВ – 1; 1,5; 3

* только для приборов М42300 и М42301 ** только для приборов М42303 *** только для приборов М42300

Пример оформления заказа

Вольтметр М42300, 0-30 В, 1,5, в, Б, (м), ТУ 25-7504.132-2007
Для вольтметра М42300 с диапазоном измерений 0-30 В, класса точности 1,5, вертикального положения, пылебрызгозащищенного исполнения с повышенными механическими характеристиками.

Справочно:
в/г - вертикальное/горизонтальное положение;
Б - пылебрызгозащищенное исполнение;
(м) - повышенные механические характеристики эксплуатации;
Т3 - для эксплуатации в условиях тропического климата;
ОМ2 - для эксплуатации на морских судах (М42300, М42301, М42303, М4264М).

Открыть PDF file в браузере! Руководство по эксплуатации приборов М42300 (в формате PDF)

Электроизмерительные приборы — это класс устройств, применяемых для измерения различных электрических величин. В группу электроизмерительных приборов входят также кроме собственно измерительных приборов и другие средства измерений — меры, преобразователи, комплексные установки.

Электроизмерительные приборы служат для контроля режима работы электрических установок, их испытания и учета расходуемой электрической энергии. В зависимости от назначения электроизмерительные приборы подразделяют на амперметры (измерители тока), вольтметры (измерители напряжения), ваттметры (измерители мощности), омметры (измерители сопротивления), частотомеры (измерители частоты переменного тока), счетчики электрической энергии и другие устройства.

Различают две категории электроизмерительных приборов: рабочие — для контроля режима работы электрических установок в производственных условиях и образцовые — для градуировки и периодической проверки рабочих приборов. На железнодорожном транспорте электрические измерения получили широкое распространение при эксплуатации и ремонте электрического подвижного состава (ЭПС), тепловозов и устройств энергоснабжения железных дорог.

Средства электрических измерений широко применяются в энергетике, связи, промышленности, на транспорте, в научных исследованиях, медицине, а также в быту — для учёта потребляемой электроэнергии. Используя специальные датчики для преобразования неэлектрических величин в электрические, электроизмерительные приборы можно использовать для измерения самых разных физических величин, что ещё больше расширяет диапазон их применения.
