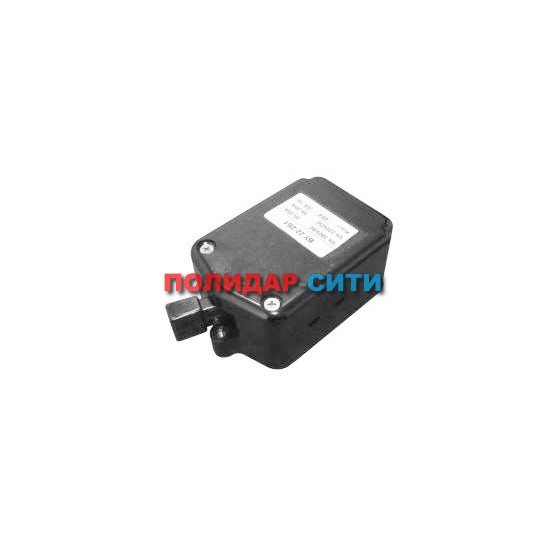

Выключатель путевой ВУ 22-2

Выключатель предназначен для продолжительного проведения тока в номинальном режиме и для оперативных включений и отключений цепей постоянного тока и цепей переменного тока с частотой 50 Гц для тягового и кранового оборудования с самовозвратом и самогашением.
Описание

Структура условного обозначения выключателей ВУ 22:
ВУ(1) 22(2) —(3) Х(4) Х(5) Х(6) ХХХ(7)

1. Буквенное обозначение серии выключателей.
2. Условное цифровое обозначение типа выключателей.
3. Разделительный знак.
4. Цифра — условное обозначение габарита выключателей: «2» — 2-й габарит; «3» — 3-й габарит; «4» — 1-й габарит.
5. Буква, указывающая конструкторское исполнение: «А» — с самовозвратом; «Б» — с ручным возвратом.
6. Цифра — порядковый номер исполнения в пределах габарита.
7. Вид климатического исполнения.

Технические характеристика выключателя ВУ 22-2АУЗ
Напряжение постоянного тока, В 550
Номинальный ток, А 10; 20
Высота (H), мм 138
Ширина (L), мм 82
Толщина (В), мм 59,5
Масса, кг 0,6

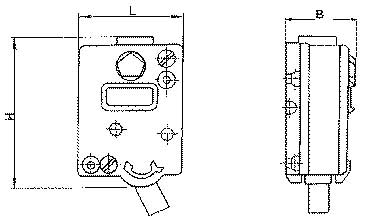

Габариты выключателя ВУ 22!

Выпускается много типов конечных выключателей, различающихся по степени защиты от окружающей среды (открытые, пыле- и брызгозащищенные, водозащищенные и взрывозащищенные), по скорости размыкания контактов, габаритам, точности работы, конструктивному исполнению (выключатели с рычагом и роликом, с нажимным толкателем, штифтом и др.), значению коммутируемого тока и т. д.

На производственных механизмах наиболее широко применяют конечные выключатели следующих типов: крановые конечные выключатели КУ-700А (КУ-701А, КУ-703А, КУ-704А, КУ-70.6А); выключатели ВК-200Г, ВК-300Г; выключатели серий ВПК-1000, ВПК-2000, ВПК-4000, ВП62, взрывозащищенные конечные выключатели ВКМ-ВЗГ, ВПВ и др.

Для обеспечения точной остановки механизма конечный выключатель, подающий команду на замедление, электропривода, должен вносить минимальную погрешность, вызываемую разбросом в срабатывании, контактов аппарата. Причинами этой погрешности являются изменение температуры, влажности, смазки трущихся поверхностей и т. д. Так как обычно точная остановка достигается предварительным переводом электродвигателя на пониженную частоту вращения, при выборе конечного выключателя для исключения замедленного разрыва цепи и повышения точности остановки следует отдавать предпочтение выключателям с моментным размыканием контактов.
