Концевые выключатели ВП-16 различаются по конструктивному исполнению привода:
- Концевой выключатель ВП-16-23-231 - привод в виде рычага с роликом;

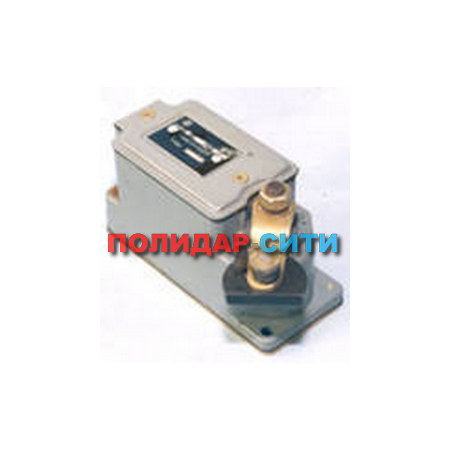

- Концевой выключатель ВП-16-23-241 - селективный привод;
- Концевой выключатель ВП-16-23-251 - привод в виде V-образного рычага, с роликом на каждом плече (без самовозврата).
ВП16ХХ23ХХХ1–ХХХ2.Х
- ВП16 - "Выключатель путевой серии 16";
- Х – индекс модернизации;
- Х – исполнение корпуса по виду ввода проводов: ("Г" – с резьбовым неуплотненным вводом, "Д" – с притычным вводом, "Е" – с резьбовым уплотненным вводом);
- 23 – обозначает номинальный ток –16 А;
- Х – группа коммутационной износостойкости: ("А" – 2, 5 млн. циклов В-О, "Б" – 1, 0 млн. циклов В-О);
- Х – количество полюсов:("1" – 1 полюс; "2" – 2 полюса);
- Х – вид привода: ("3" – рычаг с роликом, "4" – селективный привод, "5" – V-образный рычаг с роликом на каждом плече);
- 1 – способ крепления выключателя;
- ХХ – степень защиты по ГОСТ 14254-80: 54 – IP54; 55 – IP55;
- Х2 – климатическое исполнение (У, ХЛ, Т) и категория размещения (2) по ГОСТ 15150-69;
- Х – количество замыкающих или размыкающих контактов: ("1" - 1з; "2" - 1р; "3" - 1з+1р);
Модификация | 131 | 231 | 241 | 251 |
Рабочий ход | не более 2.6 мм | |||
Число полюсов | 1 | 2 | 1 | 2 |
Конструктивное исполнение | рычаг с роликом | селективный | V-образный рычаг с роликом на каждом плече |
|
Габаритные размеры, мм | 133х52х79 | |||
Масса, кг | 0.95 |
