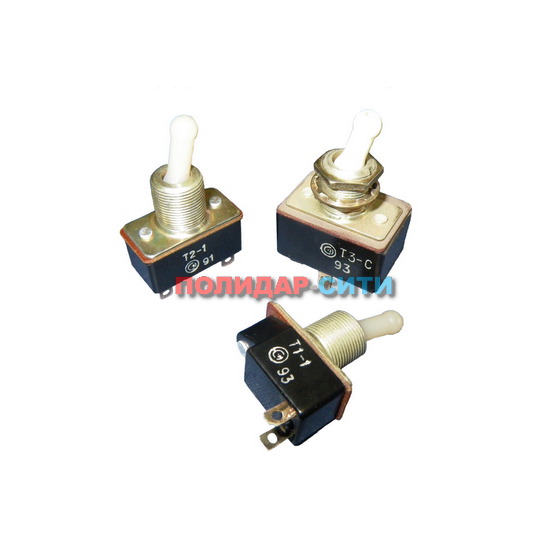

Тумблеры T1, T2, T3

Тумблеры с врубными контактами предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение УХЛ и В.

Позвонить для запроса цены

Описание

Подробнее о тумблере T1, T2, T3 - документация (в формате *.pdf, размер - 91,9 Kb)

Основные технические характеристики

Усилие переключения – от 5 до 16 Н (от 0,5 до 1,6 кгс)

Сопротивление электрического контакта:

– для изделий с приемкой «СКК» – не более 0,05 Ом;

– для изделий категории качества «ВП» – не более 0,02 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции – 1 100 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +100⁰С

Коммутируемый ток от 0,01 до 6,0 А при напряжении от 0,1 до 250 В

Количество коммутационных циклов – до 10 000

Срок сохраняемости изделий:

– для изделий с приемкой «СКК» – 12 лет;

– для изделий категории качества «ВП» – 15 лет.

Тумблер Т3-1СА АГ0.360.407 ТУ,

где

Т3 – обозначение типа тумблера (Т1, Т2, Т3);

цифра 1 – после дефиса – вариант исполнения тумблеров без паза на резьбовой втулке (с пазом – не указывается);

буква С – после дефиса – вариант исполнения тумблеров со светящейся ручкой (обычная – не указывается);

буква А – после дефиса – вариант исполнения тумблеров с двумя цепями коммутации;

далее, при необходимости, указывается климатическое исполнение В (УХЛ – не указывается). Например, тумблер Т2-СВ АГ0.360.407 ТУ;

АГ0.360.407 ТУ – номер технических условий (АГ0.360.407ТУ – изделия с приемкой «СКК», ВР0.360.007ТУ – изделия категории качества «ВП»).

Тумблер (от английского "tumbler", от "tumble" — опрокидываться) - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления (реже цепей питания) в электротехнических аппаратах, приборах и устройствах и в радиоэлектронной аппаратуре. Устанавливают тумблеры обычно на панелях и щитках управления приборов (аппаратов) и пультах управления.

Широкое применение в электротехнике находят микровыключатели, имеющие высокую надежность, но обладающие меньшими коммутационными возможностями по сравнению с путевыми выключателями нормального исполнения. Путевые микровыключатели имеют очень малый дополнительный ход приводного элемента. Это требует точного выполнения управляющего упора и неизменности расстояния между корпусом мпкровыключателя и осью упора. Если эти условия трудно выполнимы, то применяют промежуточные механические элементы, увеличивающие дополнительный ход микровыключателя. Это могут быть телескопические упоры с внутренней пружиной, рычаги первого пли второго рода, кулачковые механизмы, направление движения которых перпендикулярно направлению движения приводного элемента микропереключателей.

Джойстик - это класс аксессуаров управления, изготавливаемые в виде рычага (рукоятки) с двумя степенями свободы, укрепленного на шарнире. Промышленные джойстики (или переключатели крестовые) обладают повышенным запасом прочности и устойчивости для работы тяжелых внешних условиях (повышенная степень защиты от загрязнений). Джойстики бывают потенциометрические, на микропереключателях, с датчиками Холла. Промышленные джойстики могут иметь 1, 2 или 3 оси, от одной и более кнопок и клавиш переключения.
