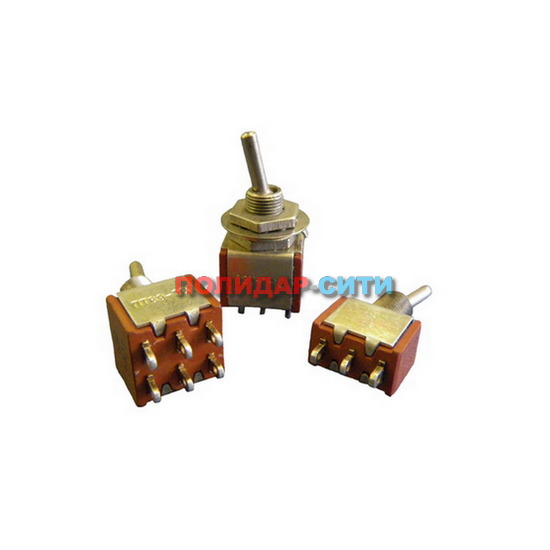

Тумблеры П1Т-1-1, П2Т-1-1, ПТ67-2, ПТ69-2

Тумблеры предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Климатическое исполнение В.

Позвонить для запроса цены

Описание

Подробнее о тумблерах П1Т-1-1, П2Т-1-1, ПТ67-2, ПТ69-2 - документация (в формате *.pdf, размер - 107,9 Kb)

Тумблеры П1Т-1-1, П2Т-1-1 в новых изделиях не применять.

Рекомендуемая замена - тумблеры ПТ67-2, ПТ69-2 соответственно.

Основные технические характеристики

Усилие переключения:

– П1Т-1-1, П2Т-1-1 – от 2,7 до 16 Н (от 0,27 до 1,6 кгс);

– ПТ67-2, ПТ69-2 – от 1,2 до 10 Н (от 0,12 до 1,0 кгс)

Сопротивление электрического контакта:

– для изделий с приемкой «СКК» – не более 0,05 Ом;

– для изделий категории качества «ВП»:

- - П1Т-1-1, П2Т-1-1 – не более 0,01 Ом;

- - ПТ67-2, ПТ69-2 – не более 0,05 Ом

Сопротивление изоляции – не менее 1 000 МОм

Электрическая прочность изоляции:

– П1Т-1-1, ПТ67-2 – 1 100 Вэфф;

– П2Т-1-1, ПТ69-2 – 750 Вэфф

Диапазон рабочих температур – от минус 60⁰С до +85⁰С

Коммутируемый ток от 1х10^-4 до 6,0 А при напряжении от 0,05 до 220 В

Количество коммутационных циклов – до 25 000

Срок сохраняемости изделий:

– для изделий с приемкой «СКК» – 12 лет;

– для изделий категории качества «ВП» – 20 лет.

Тумблер П1Т-1-1КВ АГ0.360.408ТУ,

где

П1Т-1-1 – обозначение типа тумблера (П1Т-1-1, П2Т-1-1, ПТ67-2, ПТ69-2);

буква К – вариант исполнения тумблеров с колпачком (без колпачка – не указывается);

буква В – климатическое исполнение В;

АГ0.360.408ТУ – номер технических условий (АГ0.360.408ТУ – изделия с приемкой «СКК», ОЮ0.360.028ТУ – изделия категории качества «ВП»).

Тумблер (от английского "tumbler", от "tumble" — опрокидываться) - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления (реже цепей питания) в электротехнических аппаратах, приборах и устройствах и в радиоэлектронной аппаратуре. Устанавливают тумблеры обычно на панелях и щитках управления приборов (аппаратов) и пультах управления.

Широкое применение в электротехнике находят микровыключатели, имеющие высокую надежность, но обладающие меньшими коммутационными возможностями по сравнению с путевыми выключателями нормального исполнения. Путевые микровыключатели имеют очень малый дополнительный ход приводного элемента. Это требует точного выполнения управляющего упора и неизменности расстояния между корпусом мпкровыключателя и осью упора. Если эти условия трудно выполнимы, то применяют промежуточные механические элементы, увеличивающие дополнительный ход микровыключателя. Это могут быть телескопические упоры с внутренней пружиной, рычаги первого пли второго рода, кулачковые механизмы, направление движения которых перпендикулярно направлению движения приводного элемента микропереключателей.

Джойстик - это класс аксессуаров управления, изготавливаемые в виде рычага (рукоятки) с двумя степенями свободы, укрепленного на шарнире. Промышленные джойстики (или переключатели крестовые) обладают повышенным запасом прочности и устойчивости для работы тяжелых внешних условиях (повышенная степень защиты от загрязнений). Джойстики бывают потенциометрические, на микропереключателях, с датчиками Холла. Промышленные джойстики могут иметь 1, 2 или 3 оси, от одной и более кнопок и клавиш переключения.
