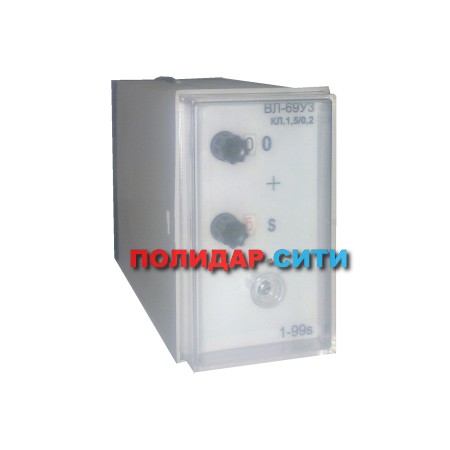

Реле времени ВЛ 69
Реле времени с выдержкой времени на включение ВЛ 69 используется для коммутации электрических цепей с определенными, предварительно установленными параметрами. Реле ВЛ-69 обеспечивает включение нагрузки через определенное значение времени. Временные уставки устанавливают с помощью двух переключателей, которыми изменяется коэффициент пересчета импульсов. Реле позволяют ступенчато устанавливать выдержку времени и различаются диапазонами уставок: 0,1...9,9, 1...99 с, мин, ч
Нижний и верхний пределы уставок | 0.1-9.9сек, 1-99сек |
Регулировка выдержки времени | Ступенчатая |
Класс точности | 1.5/0.2 |
Время повторной готовности, сек | 0.1 |
Время возврата, сек | 0.07 |
Количество и тип контактов | 1з+1р |
Механическая износостойкость | 20 млн. циклов |
Напряжение питания, В (постоянного тока) | 24, 27, 110, 220 |
Напряжение питания, В (переменного тока) | 110, 220, 230, 240 |
Допустимые отклонения напряжения питания, % | +10, -20 |
Потребляемая мощность (AC/DC), ВА/Вт | 4.5 (4.5) |
Длительно допустимая сила тока выходной цепи, А | 4 |
Степень защиты реле: | IP40 - реле IP20 - клеммника |
Габаритные размеры, мм | 45х75х119 |
Масса, кг, не более | 0.28 |
Электронные реле времени были разработаны для применения взамен реле времени с электромагнитным и механическим замедлением. Первые электронные реле времени выпускались на базе транзисторных схем. Затем в электронных реле стали использоваться интегральные микросхемы, а в последующем произошел переход к микроконтроллерам.
В общем случае любое электронное реле времени представляет собой устройство, управляемое входным (питающим) напряжением и переключающее свои выходные контакты с той или иной временной задержкой.
