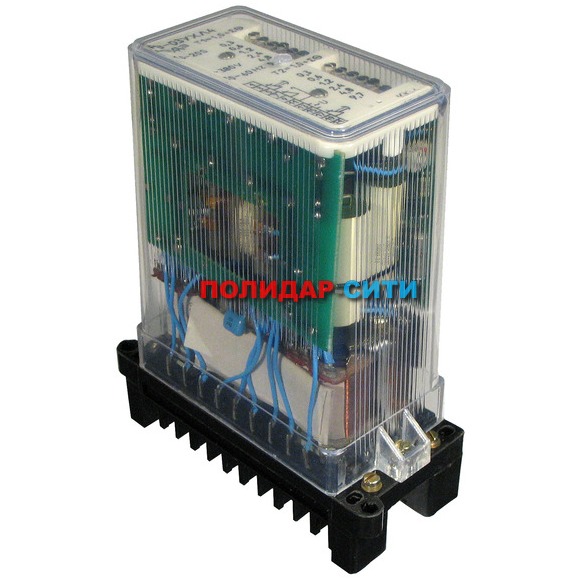

Реле времени РВ 03

Реле предназначены для получения выдержки времени на возврат после отключения напряжения питания, либо скачкообразного снижения его ниже определенной величины и применяются в схемах устройств релейной защиты и системной автоматики на переменном токе.
Описание
Условия эксплуатации.

Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 ºC для исполнений УХЛ4 и от минус 10 до плюс 55 ºC для исполнений О4.
Группа механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне от 5 до 15 Hz, 1 g в диапазоне от 16 до 100 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.



Конструкция.

Реле выполнеы с использованием современной микроэлектронной базы. Реле выпускается в унифицированном корпусе «СУРА» I габарита несъемного исполнения.

Структура условного обозначения.

РВ 03 Х4
РВ - реле времени;
01 - порядковый номер разработки;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Основные параметры.
Номинальное напряжение переменного тока, V 100, 127, 220, 380
Номинальная частота переменного тока, Hz 50 или 60
Номинальные диапазоны регулировки выдержки времени, s от 0,15 до 3,0
от 0,5 до 10,0
от 1.0 до 20,0
Технические данные.
Количество цепей:
- без выдержки времени
- с независимо регулируемыми выдержками времени
1
2
Исполнительные контакты:
- без нормируемой выдержки
- с первой независимо регулируемой выдержкой времени
- со второй независимо регулируемой выдержкой времени
1 переключающий
1 размыкающий
1 размыкающий
Способ регулировки уставок выдержек времени ступенчатый по принципу суммирования интервалов
Средняя основная погрешность d*, выраженная в процентах от уставки Т, для исполнений:
• 0,15 - 3,0 s
• 0,5 - 10,0 s
• 1,0 - 20,0 s
(d* = ± (a + b Тмакс )
                          T,
a=3,0; b=0,8;
а=3,0; b=0,6
а=3,0; b=0,5
Время замыкания замыкающего контакта реле без нормируемой выдержки времени, s, не более 0,03
Время повторной готовности, s 0,1
Дискретность регулирования уставки от максимальной уставки номинального диапазона, %, не более 2,5
Класс точности для диапазона уставок:
• 0,15 - 3,0 s
• 0,5 - 10,0 s
• 1,0 - 20,0 s
3,0/0,8
3,0/0,6
3,0/0,5
Мощность потребляемая реле, VA, не более 3
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом)
Габаритные размеры реле, mm, не более 66х152х181
Масса реле, kg, не более 1,2

Электронные реле времени были разработаны для применения взамен реле времени с электромагнитным и механическим замедлением. Первые электронные реле времени выпускались на базе транзисторных схем. Затем в электронных реле стали использоваться интегральные микросхемы, а в последующем произошел переход к микроконтроллерам.

В общем случае любое электронное реле времени представляет собой устройство, управляемое входным (питающим) напряжением и переключающее свои выходные контакты с той или иной временной задержкой.
