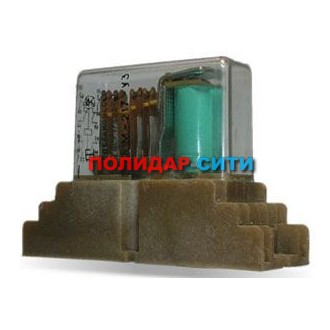

Реле промежуточные РП 20

Серия промежуточных реле РП-20, РП-20М предназначены для применения в цепях управления переменного тока напряжением до 440 В частоты 50 и 60 Гц и постоянного тока напряжением до 220 В.

Реле серии РП 20 различаются по следующим признакам:
- роду тока втягивающей катушки: постоянного, переменного;
- номинальному току контактов (конструкции контактов):
2,5 А (раздвоенные), 6 А (одинарные без дугогашения или с дугогашением);
- способу возврата: одностабильные, двустабильные;
- количеству и виду контактов;
- способу присоединения внешних проводников: для втычного монтажа, под пайку проводов, под накрутку;

Структура условного обозначения РП 20М-ХХХХ3:

• РП-реле промежуточное;
• 20-номер серии;
• М-модернизированное;
• Х-номинальный ток контактов (2-6 А);
• Х-способ возврата (1 -одностабильные; 2 -двустабильные);
• Х-способ крепления, вид и способ присоединения внешних проводников: 5 -с креплением при помощи винтов, с задним присоединением, с ламелями под пайку; 7 -с креплением винтами, с передним присоединением, с винтовыми зажимами;
• Х3-климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69.

Реле климатического исполнения У категории 3 пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 4.
