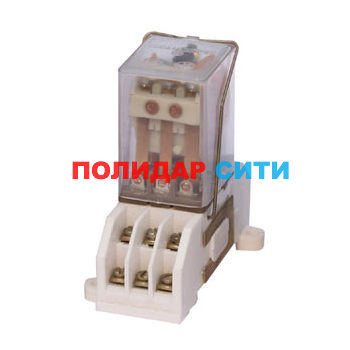

Реле промежуточные серии РП-21

Реле промежуточные электромагнитные серии РП-21 применяются в цепях управления электроприводами переменного тока напряжением до 380В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В, поставляется как комплектующее изделие. Высота над уровнем моря до 2000м.
Диапазон рабочих температур от -40 до +55°С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.
Вибрация мест крепления реле с частотой до 100Гц при ускорении не более 1g, в диапазоне частот 5…15Гц – до 3g.
Рабочее положение – вертикальное или горизонтальное.
Степень защиты оболочки реле IP40, зажимов – IP00.

Техническое описание в формате *.pdf скачать

Работа промежуточного реле

Реле состоит из контактной системы и электромагнита. Контактная система состоит из неподвижных контактов на плоских пластинах, зафиксированных в пластмассовом оснований, и неподвижных контактов на плоских пружинах, закрепленных между пластмассовыми колодками на якоре электромагнита.
Электромагнит содержит магнитопровод, сердечник, катушку и якорь. Магнитопровод крепится к пластмассовому основанию при помощи винтов.
В пластмассовом основании также зафиксированы выводы катушки и подвижных контактов, причем последние связаны с выводами посредством гибких соединителей.
Работает реле следующим образом.
При подаче на катушку напряжения (тока) установленной величины, якорь реле притягивается к сердечнику, осуществляя изменение коммутационного состояния контактов; при пропадании напряжения (тока) в цепи катушки якорь опускается и контакты принимают начальное состояние.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕЛЕ РП - реле промежуточное; 21 - обозначение серии XXX - исполнения по сочетанию контактов: - 001 - 1 переключающий; - 010 - 1 размыкающий; - 100 - 1 замыкающий; - 002 - 2 переключающих; - 020 - 2 размыкающих; - 200 - 2 замыкающих; - 003 - 3 переключающих; - 120 - 1 замыкающий, 2 размыкающих; - 210 - 2 замыкающих, 1 размыкающий; - 004 - 4 переключающих; - 220 - 2 замыкающих, 2 размыкающих; - 400 - 4 замыкающих. УХЛ (О) 4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Реле могут комплектоваться следующими типами розеток: тип 1 – для крепления розетки к панели при помощи винтов с задним присоединением проводников пайкой; тип 2 – для крепления розетки к панели при помощи защелки с передним присоединением проводников винтами; тип 3 – для крепления розетки к панели при помощи винтов с передним присоединением проводников винтами.
С розеткой типа 1	С розеткой типа 2	С розеткой типа 3

Технические характеристики промежуточного реле РП-21
