Реле промежуточные с выдержкой времени серии РП18

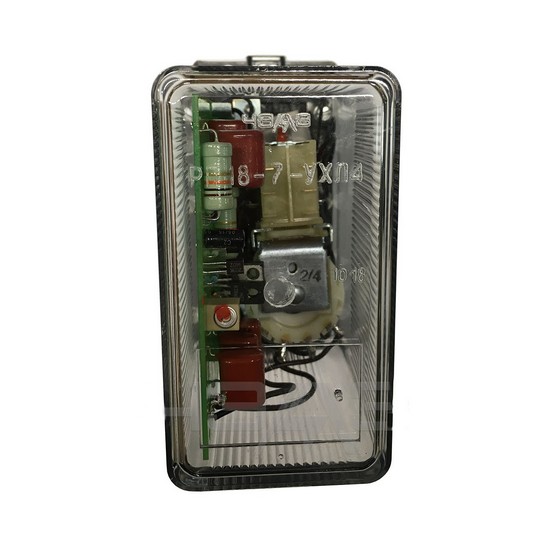

Реле промежуточное с выдержкой времени РП 18
ТУ-16-647.003-84

Реле промежуточные предназначены для применения в цепях постоянного (реле РП18-1…РП18-7) и переменного (РП18-8…РП18-0) тока в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.

Условия эксплуатации

Диапазон рабочих температур окружающего воздуха: от -40 до +55 °С для исполнений УХЛ4 и О4;
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с максимальным ускорением 1g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Структура условного обозначения

РП 18-Х Х-Х 4
РП - Реле промежуточные
18 - реле замедленные при включении и отключении;
Исполнения по функциональному назначению:
1 - постоянного тока замедленные при включении с включающей катушкой напряженияи без удерживающих обмоток;
2 - постоянного тока замедленные при включении с включающей катушкой напряжения и двумя удерживающими обмотками тока;
3 - постоянного тока замедленные при включении с включающей обмоткой напряжения и тремя удерживающими обмотками тока;
4 - постоянного тока замедленные при отключении с включающей катушкой тока и удерживающей обмоткой напряжения с временем отключения от 0,4 до 1,0 с при отключении удерживающей обмотки напряжения;
5 - постоянного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с включающей обмоткой напряжения без удерживающих обмоток;
6 - постоянного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с включающей обмоткой напряжения без удерживающих обмоток;
7 - постоянного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с включающей обмоткой напряжения без удерживающих обмоток;
8 - переменного тока замедленные при отключении с временем отключения от 0,15 до 0,5 с включающей обмоткой напряжения без удерживающих обмоток;
9 - переменного тока замедленные при отключении с временем отключения от 0,4 до 1,0 с включающей обмоткой напряжения без удерживающих обмоток;
0 - переменного тока замедленные при отключении с временем отключения от 0,8 до 2,0 с включающей обмоткой напряжения без удерживающих обмоток;
Исполнения реле по монтажным особенностям:
3 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 - защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;
Климатическое исполнение по ГОСТ15150: УХЛ, О.

Полезная информация по серии реле промежуточных РП18 (в формате PDF)
