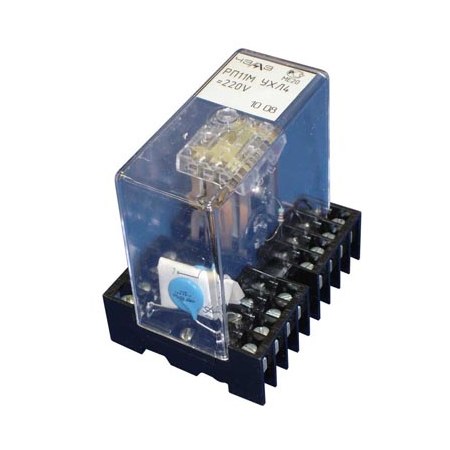

Реле промежуточные РП-11M

Реле промежуточные двухпозиционные малогабаритные серии РП-11М (РП-12М)

РП 11М – реле промежуточное двухпозиционное малогабаритное предназначено для коммутации электрических нагрузок в цепях напряжением до 242 Вольт постоянного и переменного тока частоты 50 и 60 Герц в схемах устройств релейной защиты, противоаварийной и системной автоматики электроэнергетических объектов, промышленной аппаратуре различного назначения и являются комплектующими изделиями.

ТУ16-523.072-75

Реле типов РП 11М и РП 12М в отличие от реле типов РП 11, РП 12, имеют меньшие габариты и массу.

Все элементы смонтированы в корпусе, состоящем из основания (цоколя) и съемного прозрачного кожуха. Реле РП11М, РП12М устанавливают на вертикальной плоскости в вертикальном положении с отклонением не более 5° в любую сторону. Допускается устанавливать в повернутом на 90° (влево от вертикального) положении с допустимым отклонением не более 5° в любую сторону при установке на вертикальной плоскости.

Полезная информация по реле промежуточному РП-11М (в формате PDF)
