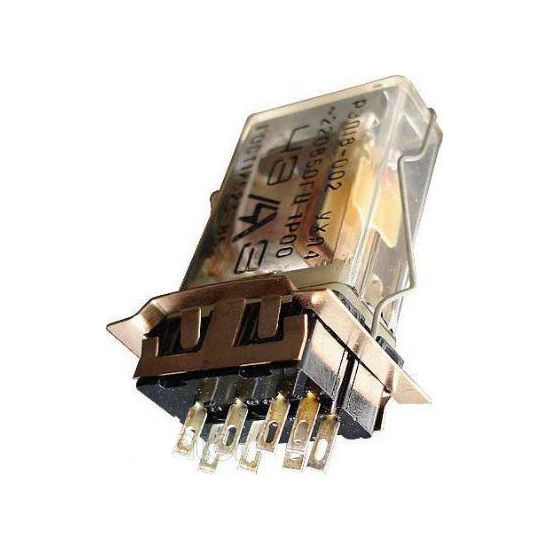

Реле промежуточные серии РЭП18

Реле промежуточные РЭП18

ТУ16-91 ИГФР.647115.064ТУ

Малогабаритные промежуточные реле предназначены для применения в электрических цепях постоянного тока напряжением до 220 В и переменного тока напряжением до 380 В частоты 50 (60) Гц. Реле оптимальны для связи полупроводникового выхода с сильноточной контактной аппаратурой в модулях интерфейса.

Подробная информация

Способы крепления реле

при помощи гайки за шпильку (для 4-х контактных реле), присоединение проводов - пайкой;

на разъемном контактном соединении (розетке), присоединение проводов - пайкой;

к печатной плате посредством пайки ламелей;

на разъемном контактном соединении (розетке) с ламелями под пайку к печатной плате.

Реле могут иметь дополнительные элементы: указатель срабатывания, ручной манипулятор и бронзовую пружину для крепления розетки.
Рабочее положение в пространстве - на вертикальной плоскости (якорем вверх) или на горизонтальной плоскости (магнитопроводом вверх), допустимое отклонение от рабочего положения не более +5°.

Формулировка заказа

тип реле и номенклатурный номер;

количество контактов

напряжение и род тока цепи управления;

способ крепления

наличие дополнительных элементов

климатическое исполнение и категория размещения по ГОСТ 15150-69.
