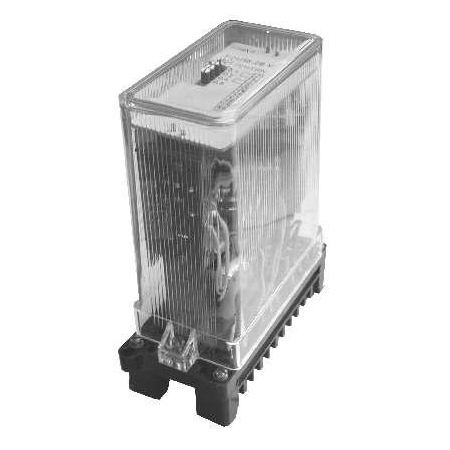

Реле напряжения переменного тока статическое малогабаритное серии РСН14М (РСН15М, РСН16М, РСН17М)

Реле напряжения переменного тока статические малогабаритные РСН 14М, 15М, 16М, 17М

ТУ 16-647.011-84

Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14М, РСН 15М) и на понижение напряжения (РСН 16М, РСН 17М) и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Реле серий РСН 14М - РСН 17М, в отличие от реле серий РСН 14 - РСН 17, имеющих пять типоисполнений по максимальной уставке напряжения срабатывания, имеют три типоисполнения с расширенным диапазоном напряжения срабатывания, и конструктивно выполнены в малогабаритном корпусе.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3 g.

Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 m.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
