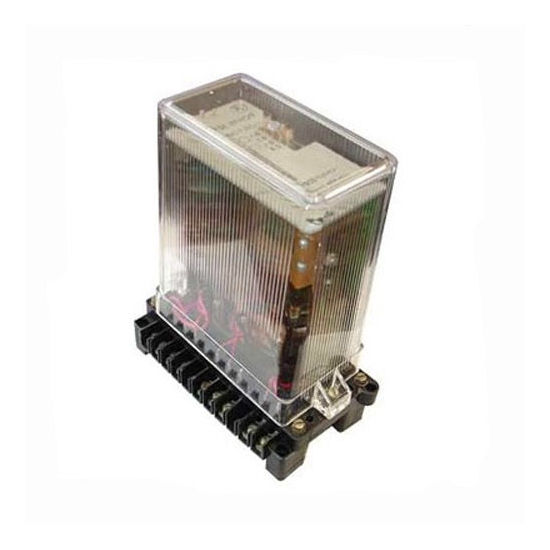

Реле напряжения переменного тока статическое серии РСН14 (РСН15, РСН16, РСН17)

Реле напряжения переменного тока статические РСН 14, 15, 16, 17

ТУ 16-647.011-84

Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органов, реагирующих на повышение напряжения (РСН 14, РСН 15) и на понижение напряжения (РСН 16, РСН 17) и используются в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 ° С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 3 g в диапазоне частот от 5 до 15 Hz.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Полезная информация по реле напряжения переменного тока статическое серии РСН14 (РСН15, РСН16, РСН17) (в формате PDF)
