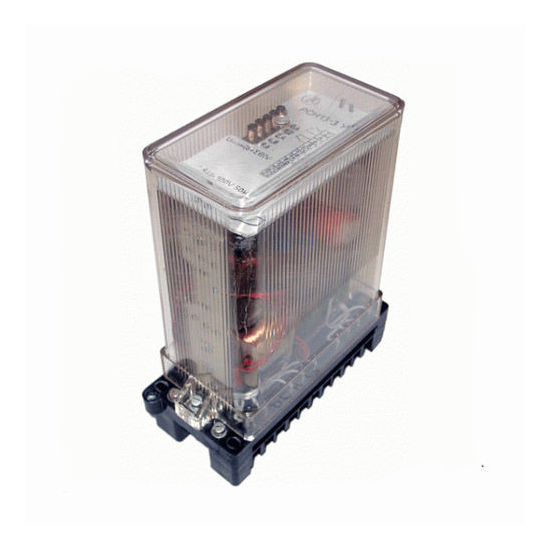

Реле напряжения прямой и обратной последовательности серии РСН13-1 (РСН13-2, РСН13-3)

Реле напряжения прямой и обратной последовательности статические РСН 13-1, РСН 13-2, РСН 13-3

ТУ 16-647.012-84

Реле (максимального) напряжения обратной последовательности с питанием от цепей напряжения постоянного тока вспомогательной воздействующей величины типа РСН 13-1 предназначены для использования в схемах защиты в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканиях.

Реле (минимального) напряжения прямой последовательности с питанием от цепей напряжения постоянного тока вспомогательной воздействующей величины типа РСН 13-2 предназначены для применения в схемах форсировки возбуждения синхронных генераторов и противоаварийной автоматики.

Реле (максимального) напряжения обратной последовательности с питанием от входной воздействующей величины типа РСН 13-3 предназначены для использования в схемах защиты на переменном оперативном токе в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканиях.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 ° С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 +ДТ1,2 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Hz, 1g в диапазоне частот от более 15 до 100 Hz.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников и вынесенных на внешнюю сторону цоколя резисторов - IP00 по ГОСТ 14255-69.
