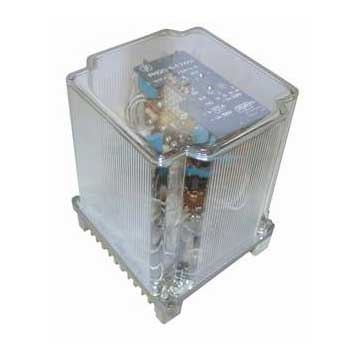

Реле мощности обратной последовательности серии РМОП2-1

Реле мощности обратной последовательности РМОП 2-1

ТУ 16-523.017-75

Реле типа РМОП 2-1 предназначены для защиты многообмоточных трансформаторов и линий электропередачи при несимметричных коротких замыканиях.

Реле состоит из органа направления мощности (ОНМ) и пускового органа реле тока обратной после-довательности (ПО), предусмотрена раздельная работа ОНМ и ПО или совместная работа ОНМ с пуском от ПО.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 40 °С для исполнения УХЛ4 и от минус 10 до плюс 45 °С для исполнения О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
