Реле частоты РСГ 11

Реле частоты РСГ 11

ТУ 16-88 ИГФР.647 526.001 ТУ

Реле предназначены для использования в противоаварийной автоматике в качестве органа измерения и фиксации частоты (например, в системах АЧР, ЧАПВ, частотного пуска при АВР). Реле выполнены универсальными и могут применяться в качестве реле понижения или повышения частоты.

Питание реле осуществляется от источника напряжения контролируемой сети. Реле имеют регулируемые дискретно уставки срабатывания и возврата. Уставки возврата могут подключаться с помощью переключателя (ручное управление) или дистанционно с помощью замыкающих контактов внешнего реле (вспомогательная цепь).

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 50 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.

Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3 g, в диапазоне частот от 15 до 100 Hz ускорением 1g .

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Конструкция

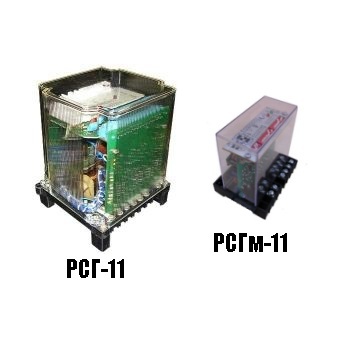

Реле выпускаются в унифицированном корпусе "СУРА" II габарита несъемного исполнения.

На лицевой табличке расположены кнопка тестового контроля "Контр", светодиод "Испр" и разъем для переключения уставок.

Полезная информация по реле частоты РСГ 11 (в формате PDF)
