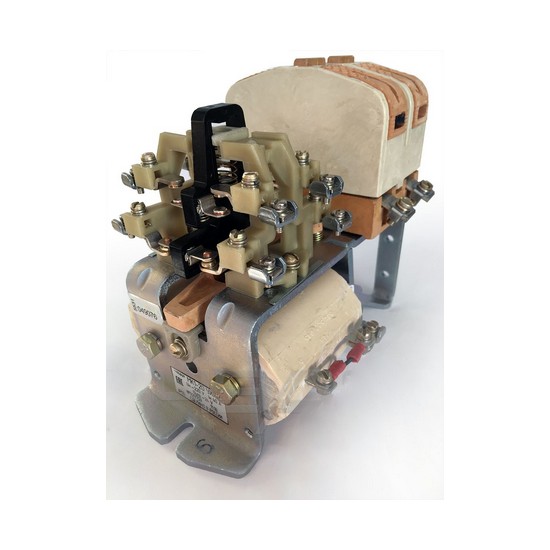

Контакторы постоянного и переменного тока серии МК1 (МК2, МК3, МК4)

Контакторы постоянного и переменного тока серии МК1 (МК2, МК3, МК4);

Контакторы электромагнитные серии МК ТУ16-644.010-85 предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220 В постоянного тока (кроме контакторов МК1-20Д, МК3-20Д, МК1-30, МК2-30), до 1000 В постоянного тока (контакторы МК1-20М) и до 380 В переменного тока 50, 60 Гц (контакторы МК1-20А, Б; МК1-22А, Б; МК1-30А, Б; МК2-20А, Б; МК2-30А, Б; МК1-20Д; МК3-20Д) общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока.

Контакторы МК1-20Д, МК3-20Д применяются в лифтовых низковольтных комплектных устройствах управления, МК1-20М для вагонов метрополитена.

Контакторы МК1-20, МК2-20, МК3-20, МК4-20 могут применяться при работе в силовых цепях постоянного тока при напряжении 440 В как однополюсные аппараты, при этом главные контакты должны быть соединены последовательно.

Контакторы МК1-20, МК1-30, МК2-20, МК2-30 могут применяться при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.

Контакторы МК1Б – МК4Б предназначены для неавтоматизированного электропривода, отличаются от контакторов МК1А – МК4А коммутационной износостойкостью.

Основные параметры

Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А.

Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50 % от общего числа контактов вспомогательной цепи.

Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.

Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.

	Полезная информация по контакторам переменного и постоянного тока МК (МК2, МК3, МК4) (в формате PDF)
	Структура обозначения контакторов постоянного тока серии МК (в формате PDF)
	Типоисполнение и технические данные контакторов постоянного тока серии МК (в формате PDF)
