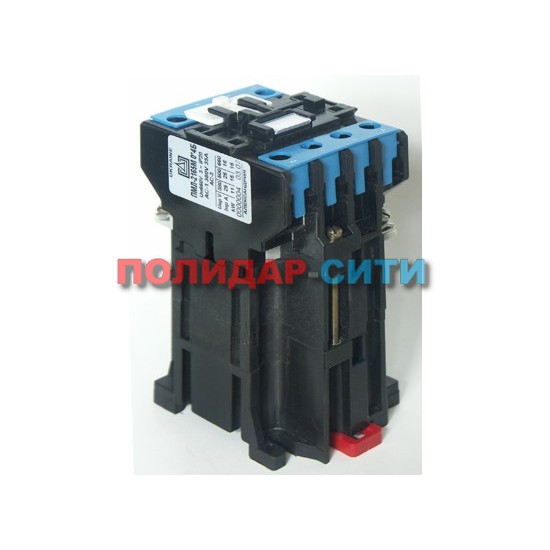

Реле промежуточные РПЛ

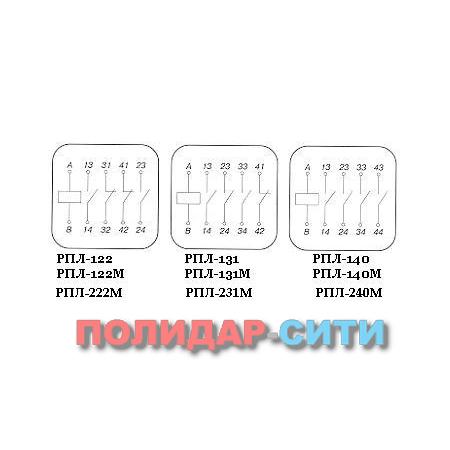

Изготавливаются реле серии РПЛ следующих типов: РПЛ-222М, РПЛ-231М, РПЛ-240М.
Номинальное напряжение по изоляции, В - 660
Потребляемая мощность катушки, Вт - 8
Износостойкость коммутационная, млн.циклов - 3,0
Износостойкость механическая, млн.циклов - 20,0
Габаритные размеры,мм - 44х70,8х113
Установочные размеры,мм - 35х50, могут устанавливаться на рейку DIN=35мм
Напряжение цепи управления(катушки), В пост.ток - 12, 24,36,48,110,220
Стрктура условного обозначения реле
РПЛ – Х1 Х2 Х3 Х4 Х5 4 Х6
Х1 Исполнение реле по роду тока цепи управления: 2 – с управлением на постоянном токе
Х2 Количество замыкающих контактов
Х3 Количество размыкающих контактов
Х4 М – исполнение реле со степенью защиты ІР20, и с возможностью крепления как на стандартную рейку так и винтами на плоскости. Отсутствие буквы означает исполнение реле со степенью защиты ІР00
Х5 Климатическое исполнение О, О*, ОМ по ГОСТ 15150
4- Категория размещения по ГОСТ 15150
Х6 Исполнение по коммутационной износостойкости в режиме нормальных коммутаций А - 3х106 циклов Б – 1.6х106 циклов.
Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.
При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.
Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.
Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.
Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.
По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:
- закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
- открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
- полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
