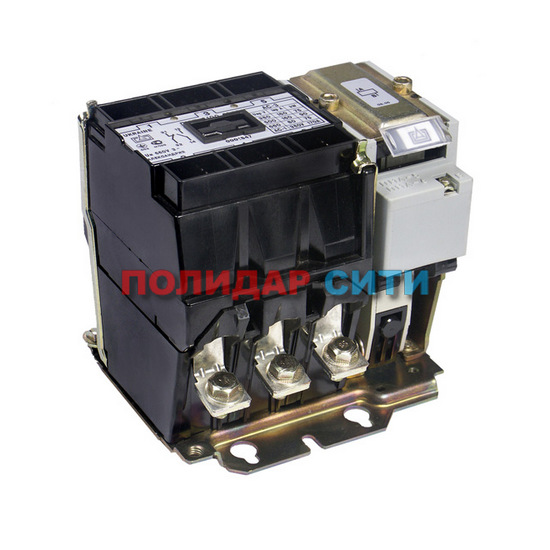

Пускатели серии 6100

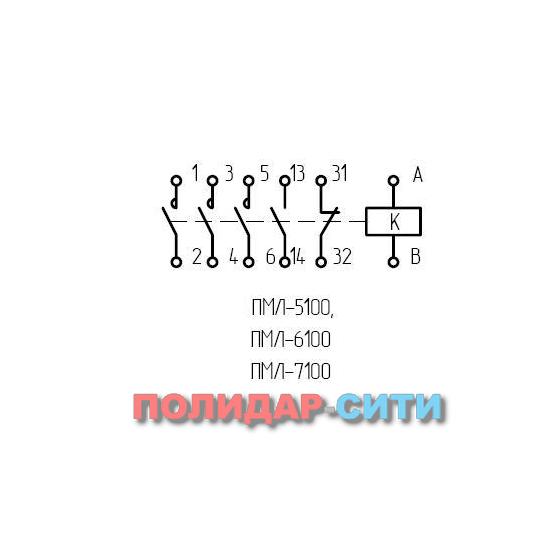

Также возможны варианты исполнений серии 6100:
ПМЛ-6101 с 2-мя размыкающими + 2замыкающими вспомогательными контактами.
ПМЛ-6103 с 1-м размыкающим + 3-мя замыкающими вспомогательными контактами.
ПМЛ-6102 с 3-мя размыкающим + 3-мя замыкающими вспомогательными контактами.
ПМЛ-6104 с 1-м размыкающим + 5 замыкающими вспом. контактами.
Номинальное напряжение по изоляции, В – 660
Номинальный ток главной цепи, А – 160
Номинальное напряжение втягивающей катушки –24,40,48,110,127,220,230,240,380,400,415,500,660, 50Гц.
Мощность, потребляемая катушкой контактора, включения/удержания, ВА - 500/46
Номинальный рабочий ток, А (категория применения АС-3) при напряжениях 380, 550, 660 – 160,160,80
Износостойкость механическая / коммутационная (категория применения АС-3) при исполнении по износоустойчивости Б,В млн. циклов- Б 10/1,5 В 5/0,75
Максимальная частота включений без нагрузки/ с нагрузкой, включений в час – 2400/600
НАЛИЧИЕ ТЕПЛОВОГО РЕЛЕ- без реле
Габаритные размеры - 141х156х155мм
Установочные размеры - 125х64мм
Крепление на стандартную рейку DIN - не устанавливается
Варианты винтового крепления- 3 винта М6
Мощность двигателя для категории АС-3, 380В, кВт –75,0
Масса, кг – 4,7
Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.
При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.
Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.
Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.
Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.
По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:
- закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
- открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
- полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
