Приставка выдержки времени ПВЛ
Время устанавливается вручную, с помощью поворотного регулятора вверху приставки. Цвет регулятора может быть синим (как на основном фото, ПВЛ-1) и черным (ПВЛ-2).
Из-за принципа действия приставки ПВЛ в обиходе называют также пневматическими приставками, пневмоприставками, пневматическими таймерами, пневматическими реле времени, пневматическими задержками, и т.п.
Применение приставок выдержки времени ПВЛ
Приставка выполняет роль таймера, обеспечивая необходимую задержку согласно технологическому процессу или принципу работы релейной схемы.
Вот области применения ПВЛ, которые я могу навскидку перечислить:
- Схема включения двигателя «Звезда/Треугольник». ПВЛ в этом случае выполняет роль пускового реле, включая двигатель в схему «Звезда», а через время — «Треугольник»
- Фильтрация дребезга контактов концевых выключателей и датчиков, задержка срабатывания
- Сторожевой таймер — если какая-то функция не выполняется в течение нужного времени, то включается аварийная защита, останавливая технологический процесс.
- Работа в циклических системах — время «туда», время «обратно», пауза между циклами
Условное обозначение
В названии пневмоприставок первая цифра – это принцип действия задержки: 1 – задержка после включения, 2 – задержка после отключения. Поэтому, в дальнейшем в статье я буду такие реле называть ПВЛ-1 (задержка вкл.) и ПВЛ-2 (задержка откл.)
Вторая цифра – время задержки: 1 – 0,1…30 с., 2 – 10…180с., 3 – 0,1…15с, 4 – 10…100с. В зависимости от производителя, при одинаковом названии диапазон времени выдержки может быть разным.

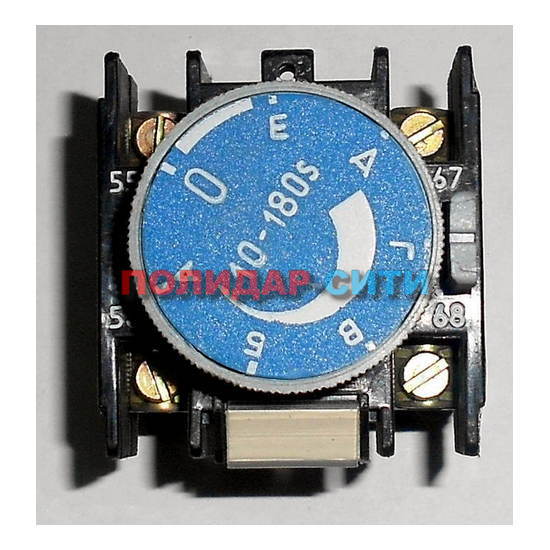

Приставки ПВЛ-1 имеют синий цвет регулировочной ручки (см.фото в начале статьи), это стандарт для всех производителей.

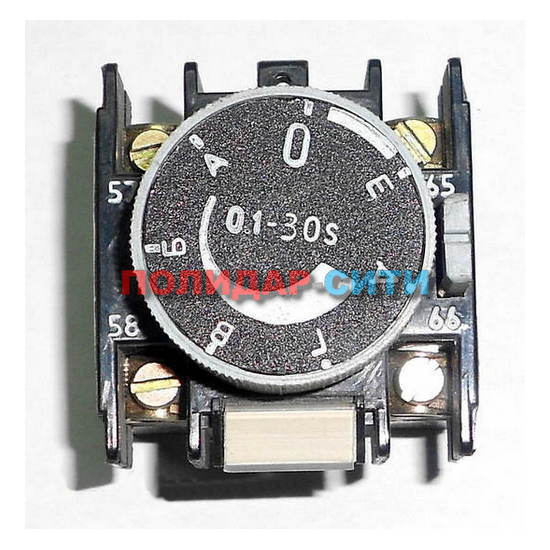

Приставки ПВЛ-2 с задержкой после отключения имеют черную регулировочную ручку.
Устройство пневматической приставки ПВЛ
У приставок ПВЛ принцип работы основан на механике и пневматике. То есть при взводе (активизации) приставки контактор действует так, что воздух выходит из резинового резервуара. Затем начинается отсчет времени за счет того, что резервуар набирает воздух. При наборе определённого количества воздуха нажимается рычаг, который воздействует на контакты.
Контактов в таких приставках всегда два — Нормально закрытый и Нормально открытый (НЗ и НО). Это относится и к ПВЛ-1, и к ПВЛ-2. Нормальное состояние — это исходное состояние, состояние схемы без питания.
Полезная информация про приставки выдержки времени ПВЛ.pdfДля подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.
При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.
Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.
Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.
Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.
По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:
- закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
- открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
- полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
