Контакторы ПМЛ-3100 (ПМЛ-3160М)

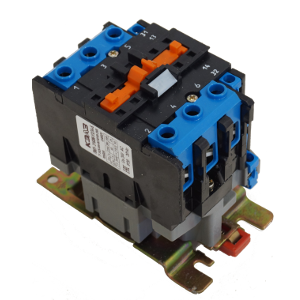

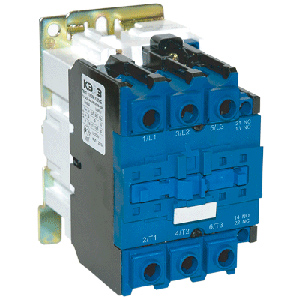

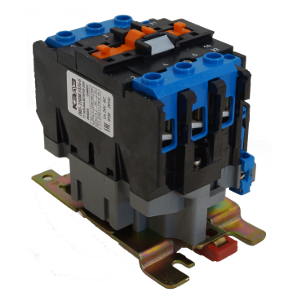

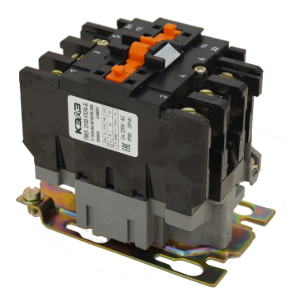

Контактор ПМЛ-3100 (КЭАЗ).
Описание

Технические характеристики:

  • Номинальный рабочий ток Ie (А): 40
  • Напряжение катушки управления (В): 110
  • Род тока катушки управления: AC
  • Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 40

Технические характеристики предлагаемых пускателей серии ПМЛ КЭАЗ:

  • Диапазон величин (номинальных токов): 1-5 величина, 10-100 А (в будущем 125-400 А)
  • Механическая/коммутационная износостойкость: класс Б, до 10/1,5 млн. циклов
  • Номинальное напряжение втягивающей катушки: 24, 36, 42, 48, 110, 127, 220, 230, 240, 280, 400, 415, 440, 480, 500, 660 В, 50-60 Гц

Пускатели КЭАЗ могут комплектоваться реле, дополнительными приставками и аксессуарами:

  • реле РТЛ
  • приставки контактные ПКЛ и ПКБ, приставки выдержки времени ПВЛ.

Пускатели ПМЛ КЭАЗ обладают рядом преимуществ перед существующими отечественными аналогами:

  • наличие единой линейки пускателей и тепловых реле в широком диапазоне токов от 10 до 100 А (в будущем до 400А)
  • наличие самых современных тепловых биметаллических реле на базе единого исполнительного механизма для различных величин ( до 93А), и электронных реле на токи свыше 100 А
  • технические характеристики, подтвержденные результатами испытаний проведенных в сертификационном центре АНО «Магнит» и ООО «ВНИИР-Прогресс», г.Чебоксары
  • улучшенный дизайн, единая цветовая гамма на всю линейку
  • Другие популярные магнитные пускатели представлены в нашем каталоге, КЭАЗ, Moller, Legrand

Скачать документ в формате PDF! Каталог Контакторы и пускатели ПМЛ.pdf

Скачать документ в формате PDF! Руководство по эксплуатации ПМЛ контакторы 10-400А.pdf

Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.

При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.

Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.

Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.

Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.

По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:

  • закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
  • открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
  • полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
