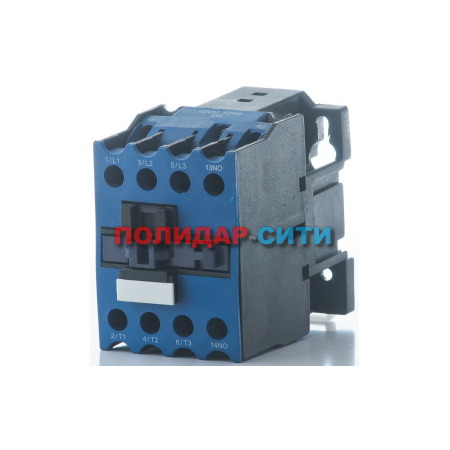

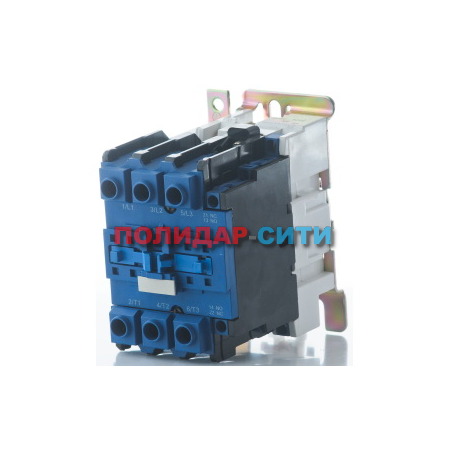

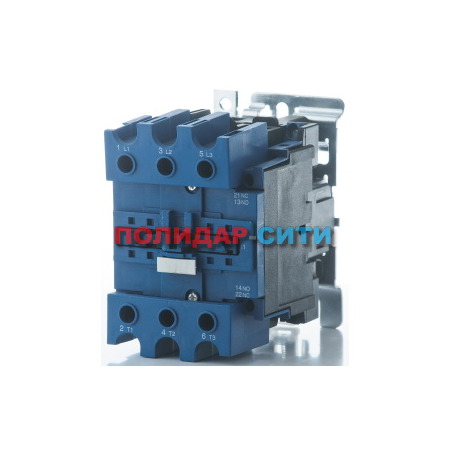

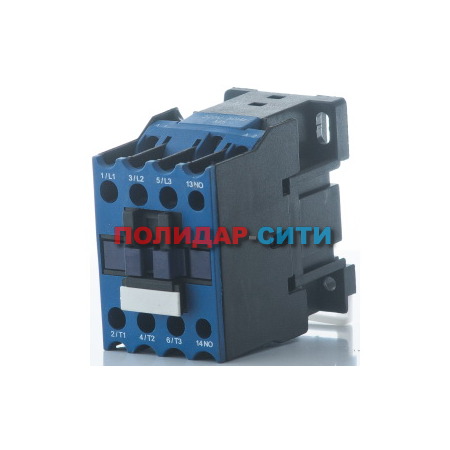

Контакторы ​ПМ12

Контакторы электромагнитные серии ПМ12 предназначены для управления (пуск, остановка, реверсирования) электродвигателями переменного тока. Применяются в управление грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).
Описание

Технические характеристики:

  • Номинальное напряжение – до 660 В переменный ток
  • Номинальный ток – от 10 до 250 А
  • Число полюсов – 3
  • Катушка управления – переменного тока (АC) – от 24 до 660 В
  • Коммутационная/механическая износостойкость контакторов (тип В) – 0,3 млн./10 млн. циклов
  • Единая серия (линейка) контакторов в 6-ти габаритах (величинах) от 10 до 250 А

Преимущества:

  • Универсальный способ монтажа: винтами и на DIN-рейку
  • Возможна самостоятельная замена управляющей катушки
  • Встроенные дополнительные контакты: исполнения на токи до 40 А - одну группу замыкающих контактов, исполнения на токи свыше 40 А - две группы (замыкающую и размыкающую) дополнительное оборудование: тепловые реле РТЛ, приставки ПКЛ, ПВЛ, ПКБ

Скачать документ в формате PDF! Каталог ПМ12 КЭАЗ.pdf

Скачать документ в формате PDF! Руководство по эксплуатации Контакторы ПМ12.pdf

Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.

При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.

Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.

Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.

Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.

По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:

  • закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
  • открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
  • полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
