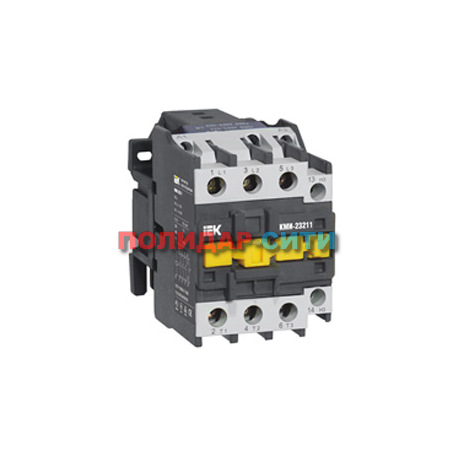

Контакторы КМИ

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Установка может производиться как на дин-рейку, так и на монтажную панель с помощью винтов. 1 и 2 габарит устанавливается на дин-рейку шириной 35 мм, 3 -4 габарит контакторов на рейки 35 и 72 мм.
Описание

Область применения контакторов КМИ

Малогабаритные контакторы КМИ производства ИЭК предназначены для управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Рекомендации для выбора контактора КМИ

По таблице согласно мощности и напряжения двигателя выбрать номинальный ток контактора. В случае, если двигатель будет использоваться в режиме АС4 (частые пуски и останова под нагрузкой) или предполагается использовать пускатель, с большим количеством циклов, указанных в таблице, необходимо выбрать следующий габарит по номинальному току.

Технические характеристики контактора КМИ

Номинальное рабочее напряжение переменного тока Uе, В:

230, 400, 660

Номинальное напряжение изоляции Ui, В:

660

Номинальный рабочий ток Iе, категория применения АС-3 (Uе<400 В), А:

9

Условный тепловой ток Ith (t°<40°), категория применения АС-1, А:

25

Номинальная мощность по АС-3, кВт:

2,2 (230 В), 4 (400 В), 5,5 (600 В)

Максимальная кратковременная нагрузка (t<1с), А:

162

Условный ток короткого замыкания Inc, А:

1 000

Защита от сверхтоков – предохранитель gG, А:

10

Рассеиваемая мощность при Iе, Вт/полюс:

0,2 (АС-3), 1,56 (АС-1)

Номинальное напряжение катушки управления Uс, В:

~110

Мощность, потребляемая катушкой пускателя, рабочая/пусковая, ВА:

60/7

Коммутационная износоустойчивость, млн. циклов:

1,7 (АС-3), 0,55 (АС-1)

Механическая износоустойчивость, млн. циклов:

2

Производитель

IEK

Номинальное напряжение вспомогательных контактов Un, В:

до 660

Ток термической стойкости (t°<40°) Ith, А:

10

Степень защиты:

IP20

Тип монтажа:

Винтовой или на DIN-рейку шириной 35 мм

Габаритные размеры ШхДхВ, мм:

45х80х74

Для подключения любого оборудования к питающей электрической сети используются коммутационные приборы различной сложности. Их примерами из повседневного быта являются всем привычные штепсельные разъемы вилка-розетка или выключатели осветительных ламп. Магнитные пускатели выполняют подобные функции для более мощного оборудования.

При необходимости периодического замыкания и разъединения электрических цепей с высокой нагрузкой, возникает потребность выполнять эти процессы как можно быстрее. Связано это с возникновением искрового или дугового разряда между контактирующими частями коммутационной аппаратуры.

Чем больше протекающая через узел мощность электрического тока, тем выше вероятность возникновения разрядов, оказывающих разрушающее воздействие на коммутационные аппараты и представляющих опасность для жизни. Различные конструкции магнитных пускателей обладают высоким быстродействием, благодаря чему уже много лет находят широкое применение на службе человеку.

Все виды электромагнитных пускателей вне зависимости от комплектации конкретной модели имеют в своем составе несколько основных частей. Технические характеристики и особенности работы каждой из них стоит рассмотреть подробнее.

Изготавливается из прочных сортов пластмасс с высокими изоляционными свойствами, что обеспечивает надежную основу для крепления остальных элементов. Повышенная устойчивость внутренних направляющих к износу препятствует появлению перекосов, нарушающих быстроту работы подвижных частей.

По степени защиты внутреннего пространства от воздействия окружающей среды делятся на три типа:

  • закрытый тип корпуса обеспечивает высокую защиту от проникновения пыли и влаги, вплоть до полной герметичности;
  • открытый вариант обладает хорошей вентиляцией для отвода излишнего тепла от греющихся элементов;
  • полуоткрытый тип занимает промежуточное место по распределению преимуществ и недостатков первых двух конструкций.
