Муфты серии ЭМ

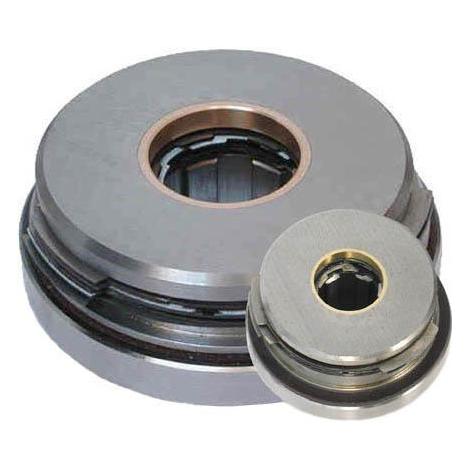

Серия ЭМ многодисковые фрикционные муфты. Многодисковая фрикционная муфта из серии ЭМ используется в рамках автоматизации привода различных машин и станков.

Для получения желаемых результатов эксплуатации и продолжительного периода службы необходимо обеспечить ряд условий:

• использовать муфту в месте, высота которого над уровнем моря не превышает 1 км;
• не применять изделие во взрывоопасной среде, при наличии агрессивных, разрушающих изоляцию и металлы газов и паров, а также токопроводящих веществ (в виде жидкости, тумана, пыли, капель);
• многодисковая муфта должна работать в масляной среде;
• в место установки данной муфты не должна попадать эмульсия, вода, прочие жидкости;
• места крепления муфты могут вибрировать при условии, что частота не доходит до 60 Hz при ускорении менее 1 g;
• предпочтительное расположение муфты – горизонтальное.

Рис. 1

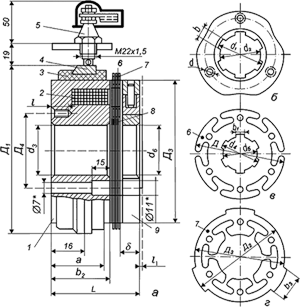

Муфты серии ЭМ состоят из следующих основных частей, изображенных на Рис. 1. Корпус 1 с заложенной в него катушкой 2. Один конец катушки соединяется с корпусом, другой с контактным коль­цом 4, запрессованным в пластмассовом кольце 3. Фрикционное устройство, состоящее из стальных дисков двух конфигураций: диска 6 со шлицевым отверстием и диска 7 со шлицевыми выступами по наружному диаметру, а также пружинные шайбы 8, служащие для разведения дисков при отключении муфты, якорь 9.

Токоподвод осуществляется через щетку, закрепленную в щеткодержателе 5.

Рис. 2

При установке муфты, корпус, диски и якорь одеваются на ведущий (ведомый) вал, имеющий шлицы. Корпус муфты жестко связывается с ведущим (ведомым) валом при помощи трех вин­тов, для чего в корпусе имеются три резьбовых отверстия d (см. таблицу и рис.1). Фрикционные диски 7 жестко связываются с ведомым (ведущим) валом при помощи поводка, изготовляемого заказчиком в соответствии с размерами шлицевых выступов дисков.

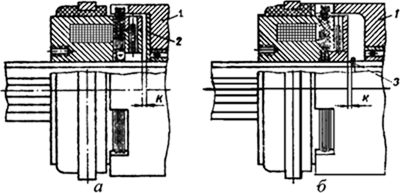

Во избежание залипания якоря муфты, необходимо, чтобы то­рец якоря в отпущенном состоянии не соприкасался со стальным поводком 1 (рис.2, а). Это можно обеспечить при помощи немаг­нитной прокладки 2 (толщиной не менее 2 мм) между якорем и поводком 1 или кольца 3 (рис.2, б) на валу (лучше из немаг­нитного материала), ограничивающего ход якоря.

Во избежание чрезмерного нагрева дисков, а следовательно, и всей муфты при отпущенном якоре величина хода якоря l₁ должна быть не менее указанной в таблице.

Необходимо также следить, чтобы поводок не заходил на корпус муфты более 1-2 мм. Превышение этой величины приведет к уменьшению передаваемого момента.

Магнитопроводящие детали механизмов должны располагаться на расстоянии не менее 4-10 мм (в зависимости от габарита муфты) от рабочего воздушного зазора.

Корпус муфты и поводок должны размещаться соосно с достаточной степенью точности. Рекомендуется выдерживать соосность в пределах 0,01-0,05 мм (в зависимости от габарита муфты). Чем выше частота вращения, тем меньше допустимое отклонение по соосности.

Шейки валов, предназначенных для муфт, не должны иметь биение более 0,02 мм.

При монтаже муфты надо следить за тем, чтобы не повредить шлифованные поверхности корпуса, дисков и якоря муфты.

Нормальное положение оси муфты — горизонтальное.

Установка муфты с вертикальным расположением оси допус­тима лишь вниз якорем и при скоростях, не превышающих 60% от наибольшей допустимой скорости вращения.
