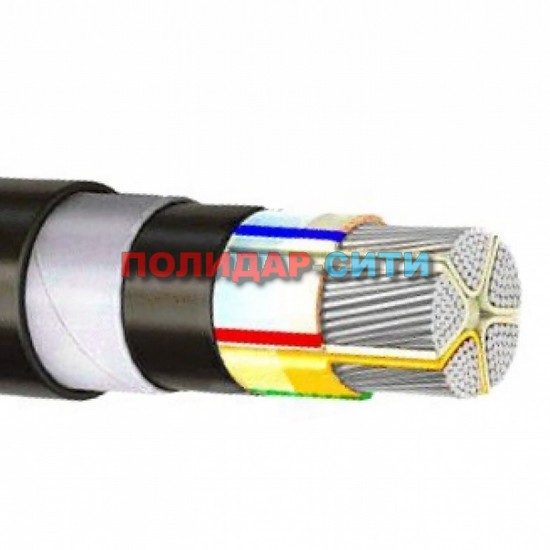

Кабель АВБбШвнг

Силовой кабель с алюминиевыми жилами, изоляция из ПВХ, ленточная броня, наружный покров ПВХ.
Описание

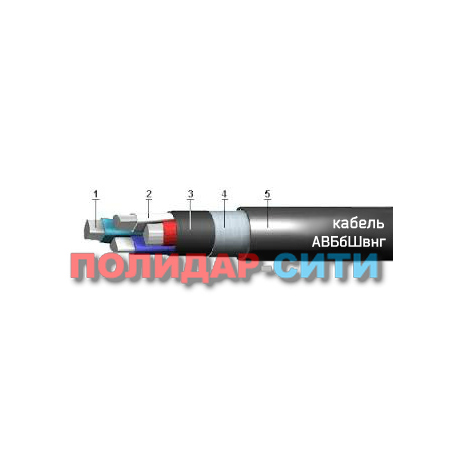

Конструкция

1. Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-240 кв.мм;
• многопроволочная (класс 2) сечением 70-625 кв.мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
• цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
• цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из стальных оцинкованных лент;
5. Шланг из ПВХ пластиката пониженной горючести.

Область применения АВБбШвнг

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
· На открытом воздухе;
· В помещениях (объёмах) с повышенной влажностью;
· В сооружениях метрополитенов;
· В трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
· В пожароопасных помещениях;
· Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
· При отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при прокладке в пучках. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Срок службы кабелей - 30 лет.

Технические данные АВБбШвнг

Температура окружающей среды при эксплуатации кабеля, °С от – 50 до +50. Максимальная температура токопроводящей жилы при эксплуатации, °С +160. Радиус изгиба при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С, не менее 15 наружных диаметров.

Число и номинальное сечение жил, мм  Наружный диаметр, мм   Масса 1 км кабеля, кг
0,66 кВ 1 кВ 0,66 кВ 1 кВ
Кабели марки АВБбШвнг
2х2,5 12,9 13,7 258 281
2х4 14,2 15,7 295 335
2х6 15,4 16,6 362 403
2х10 17,8 18,2 450 466
2х16 20,5 20,9 539 554
2х25 22,8 23,2 709 726
2х35 25,2 25,6 857 877
2х50 27,8 28,2 1086 1109
2х70 - 29,2 - 1258
2х95 - 31,6 - 1519
2х120 - 34,3 - 1763
2х150 - 37,1 - 2047
2х185 - 39,5 - 2362
2х240 - 44,1 - 2891
3х2,5 13,3 14,2 279 301
3х4 14,8 16,3 335 372
3х6 16,1 17,4 406 456
3х10 18,6 19,1 521 538
3х16 21 21,5 634 653
3х25 24,1 24,5 834 859
3х35 26,3 26,7 1025 1044
3х50 29,3 29,7 1269 1294
3х70 - 32,9 - 1641
3х95 - 36,8 - 2028
3х120 - 39,2 - 2384
3х150 - 42,3 - 2738
 3х185  -  46,1 - 3242
3х240 - 51,2 - 4003
3х6+1х4 17 18,4 456 507
3х10+1х6 19,9 20,9 535 610
3х16+1х10 22,7 22,7 713 746
3х25+1х16 26,1 26,2 915 1000
3х35+1х16 28,2 28,7 1172 1179
3х50+1х25 31 31,4 1442 1472
3х70+1х35 - 34,6 - 1819
3х95+1х50 - 38,2 - 2267
3х120+1х70 - 40,7 - 2612
3х150+1х70 - 44,7 - 3025
3х185+1х95 - 48,5 - 3582
3х240+1х120 - 54 - 4474
4х2,5 14,1 15,1 305 342
4х4 15,6 17,4 375 430
4х6 17,1 18,6 459 514
4х10 20 20,5 603 624
4х16 22,7 23,2 711 735
4х25 26,6 27,1 962 993
4х35 28,5 29 1323 1358
4х50 31,9 32,4 1697 1741
4х70 - 35,9 - 1822
4х95 - 39,2 - 2345
4х120 - 41,9 - 2707
4х150   45,8 - 3210
4х185 - 49,6 - 3858
4х240 - 55,3 - 4781
5х4 17 18,6 502 518
5х6 18,3 20 561 584
5х10 21,6 22,1 678 708
5х16 24,5 25 855 889
5х25 28,3 28,9 1171 1210
5х35 31  31,6  1412 1453
5х50  35,2 35,8 1866 1924
5х70 - 37,3 - 2287
5х95  - 42,3 - 2874
5х120  - 45,1 - 3441
5х150  - 49,1 - 3974
5х185  - 53,5 - 4740
5х240 - 59.2 - 5932
