Электромагниты серии ЭУ-2 (3; 4; 5; 6; 7; 8; 9)

Электромагниты серии ЭУ предназначены для дистанционного управления гидравлическими, пневматическими и другими механизмами, установленными в закрытых помещениях.
Описание

Электромагниты серии ЭУ предназначены для дистанционного управления гидравлическими, пневматическими и другими механизмами, установленными в закрытых помещениях.

Электромагниты рассчитаны для включения в сеть постоянного и переменного тока стандартных и редко применяемых напряжений.

По способу воздействия на исполнительный механизм электромагниты изготавливаются тянущего и толкающего исполнения.

Электромагниты серии ЭУ заменяют выпускаемые Украиной электромагниты серии МТ, ЭМ34 и по своим характеристикам и присоединительным размерам полностью им соответствуют. Выводы катушки электромагнитов выполняются гибким выводом или электрическим соединителем типа СЭ11.

Климатическое исполнение У3, Т3, УХЛ4, ХЛ1 по ГОСТ 15150.

Степень защиты IP30 по ГОСТ 14255.

ТУ3428-001-00213575-2000

Структура условного обозначения электромагнитов ЭУ

 ЭУ 2 1 1 1 3 30 УХЛ4

ЭУ

Обозначение серии электромагнита

2

Цифра. Условное обозначение габарита электромагнита:

  • 2; 3; 4; 5; 6; 7; 8; 9.

1

Цифра. Условное обозначение исполнения по способу воздействия на исполнительный механизм:

  • 1 - тянущее исполнение;
  • 2 - толкающее исполнение

1

Цифра. Условное обозначение рода тока:

  • 1 - постоянный;
  • 2 - переменный.

1

Цифра. Условное обозначение режима работы (относительной продолжительности включения, %):

  • 0 – ПВ = 100 (40)%;
  • 1 – ПВ = 15%.

3

Цифра. Условное обозначение исполнения выводов катушки:

  • 1 - через привалочную плоскость;
  • 2 - через крышку;
  • 3 - через соединитель электрический СЭ11-19. Делаются только начиная с 4-го габарита

30

Цифры. Условное обозначение степени защиты по ГОСТ 14255:

  • 30 - IP 30.

УХЛ4

Буквы и цифра. Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150:

  • О4; УХЛ4.

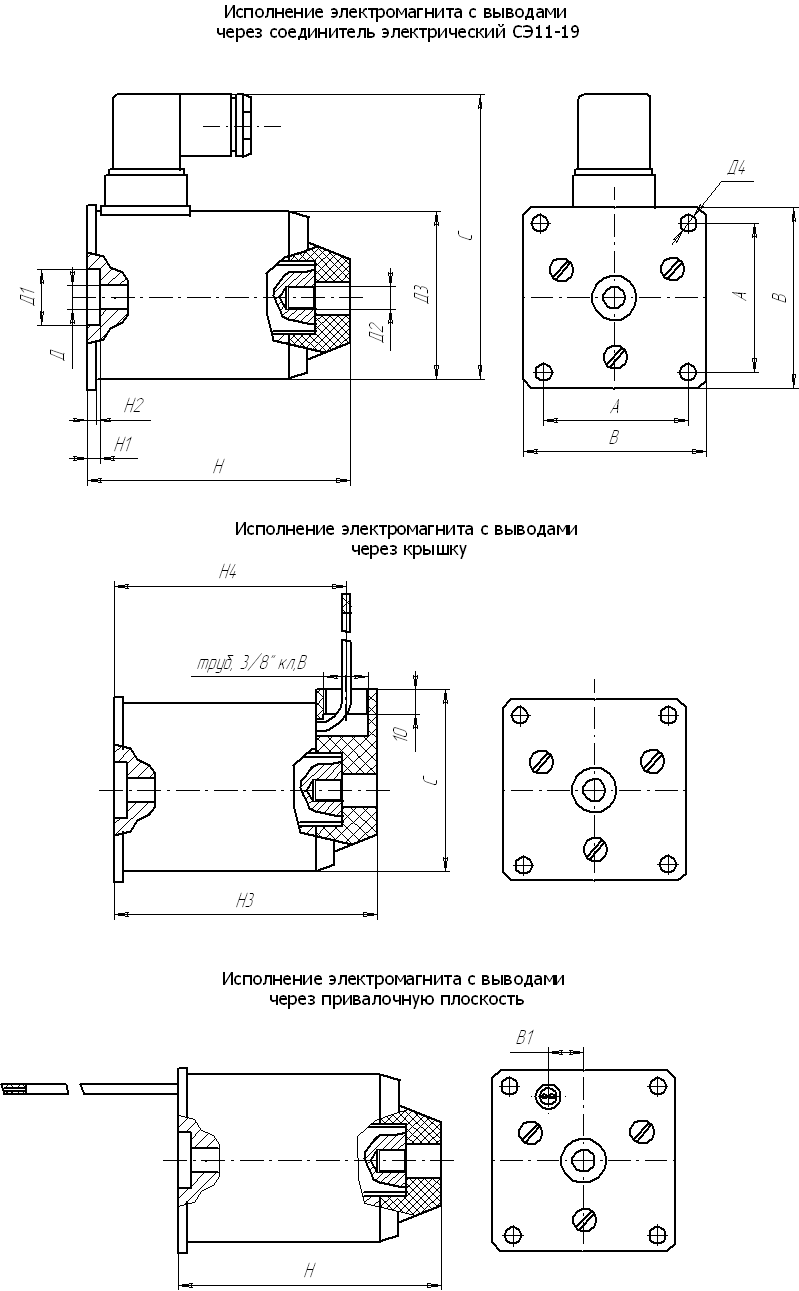

Размеры и расположение выводов в электромагнитах серии ЭУ!

Таблица соответствия для замены электромагнитами ЭУ электромагнитов серий МТ, ЭМ34

ЭУ 2 МТ - 2 ЭМ34 - 1
ЭУ 3 МТ - 3 ЭМ34 - 2
ЭУ 4 МТ - 4 ЭМ34 - 3
ЭУ 5 МТ - 5 ЭМ34 - 4
ЭУ 6 МТ - 6 ЭМ34 - 5
ЭУ 7 МТ - 7 ЭМ34 - 6
ЭУ 8 МТ - 8 ЭМ34 - 7
ЭУ 9 МТ - 9 ЭМ34 - 8

Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитно мягкой стали.

Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.

Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и другими компонентами систем управления и распределения (дистрибуции).
