Электромагниты серии ЭМ34-41224, ЭМ34-51224

ОБЩИЕ СВЕДЕНИЯ

Электромагниты серии ЭМ34 предназначены для применения вкачестве комплектующего изделия для дистанционного управления исполнительными механизмами различного промышленного назначения.

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ЭМ34-Х12ХХ-ХХ-ХХ:

• ЭМ-электромагнит;
• 34-номер разработки;
• Х-габарит электромагнита: 1, 2, 3, 4, 5, 6, 7, 8 для
• номинального тягового усилия соответственно 4; 6,3; 10; 16;
• 25; 40; 63; 100 Н;
• 1-род тока переменный;
• 2-исполнение электромагнита по способу воздействия наисполнительный механизм - одностороннего действия толкающее;
• Х-режим работы (величина относительной продолжительности включения), %: 2ПВ=100; 4ПВ=40; 6ПВ=15;
• Х-конструктивное исполнение выводов катушки:
  • 1 - с гибкими выводами;
  • 2 - с соединителем электрическим;
  • 4 - с контактными зажимами;
• ХХ-степень защиты по ГОСТ 1425569: 00IР00; 20IР20; 54IР54;
• ХХ-климатическое исполнение и категория размещения по ГОСТ 1515069: У3, Т3, УХЛ4.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Номинальное значение климатических факторов внешней среды по ГОСТ 1515069 и ГОСТ 15543.189.
• Высота над уровнем моря не более 4300 м.
• Температура окружающей среды: от минус 45 до 40С для исполнения У; от минус 10 до 45С для исполнения Т; от 1 до 35С для исполнения УХЛ.
• Верхнее значение относительной влажности воздуха: 98% при 25С для исполнения У; 98% при 35С для исполнения Т; 98% при 25С для исполнения УХЛ.
• Окружающая среда невзрывоопасная, не содержащая газов, жидкости и пыли в концентрациях, нарушающих нормальную работу электромагнитов.
• Отсутствие непосредственного воздействия солнечной радиации.
• По условиям эксплуатации в части коррозионной активности атмосферы электромагниты соответствуют группам условий эксплуатации металлических изделий по ГОСТ 1515069:
  • 3 - для исполнения У;
  • 5 - для исполнения Т;
  • 1 - для исполнения УХЛ.
• Группа механического исполнения М9 по ГОСТ 17516.190.
• Нормальное рабочее положение электромагнитов вертикальное и горизонтальное.
• Допускается установка электромагнитов с отклонением от нормального рабочего положения не более 5 в любую сторону.
• Требования техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ12.2.007.693.
• Электромагниты соответствуют требованиям ТУ У3.12-00216875-02698, ГОСТ 19264-82 и ГОСТ 24682-81.
• Электромагниты климатического исполнения Т дополнительно соответствуют требованиям ГОСТ 1596388.
• Электромагниты, предназначенные для поставок на экспорт, дополнительно соответствуют требованиям РД 16 01.007-88

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальные рабочие напряжения электромагнитов: 24, 42, 60, 110, 220, 380, 660 В частотой тока 50 и 60 Гц.

Надежная работа электромагнитов обеспечивается при значениях напряжения питающей сети от 0,9 до 1,1 номинального значения в продолжительном (ПВ=100%) и повторно-кратковременном (ПВ=15 и 40%) режимах.

Установившееся превышение температуры катушки электромагнита над температурой окружающей среды 40С в продолжительном и повторно-кратковременном режимах при напряжении, равном 1,1 номинального значения, и номинальной частоте включений соответствует требованиям ГОСТ 1926482;

для изоляции класса нагревостойкости В по ГОСТ 886593 не превышает 1100С (для электромагнитов со степенью защиты IР00 и IР20);

для изоляции класса нагревостойкости F по ГОСТ 8865-93 не превышеат 1350С (для электромагнитов со степенью защиты IР54).

Механическая износостойкость (средний ресурс) электромагнитовсоставляет не менее: для электромагнитов габаритов 1-6 - 10*106 циклов, для электромагнитов габарита 7-3*106 циклов, для электромагнитов габарита 8-1*106 циклов.

Форма статической тяговой характеристики имеет нарастающий характер. При этом удерживающая сила электромагнита превышает номинальное тяговое усилие не менее чем в 2,5 раза.

Выводы электромагнитов обеспечивают присоединение внешних проводов с сечением в соответствии с ГОСТ 1926482.

После отключения электромагнита от питающей сети якорь возвращается из конечного положения в начальное под действием противодействующего усилия, значение которого не превышает 25% номинального тягового усилия.

Гарантийный срок эксплуатации составляет 2 года (число включений не должно превышать указанного в технических данных) со дня ввода в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня получения электромагнитов потребителем.

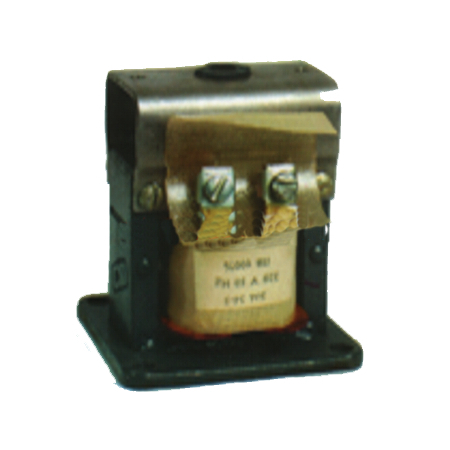

Конструкционно электромагнит состоит из якоря и ярма, шихтованных из пластин электротехнической стали; катушки, возбуждающей магнитный поток, под действием которого якорь притягивается к ярму; направляющей для возвратно-поступательного движения якоря; скобы, ограничивающей ход якоря и предохраняющей его от выпадания; амортизатора, уменьшающего удар якоря о скобу при возврате его в начальное положение; установочной плиты, служащей для крепления электромагнита к исполнительному механизму.

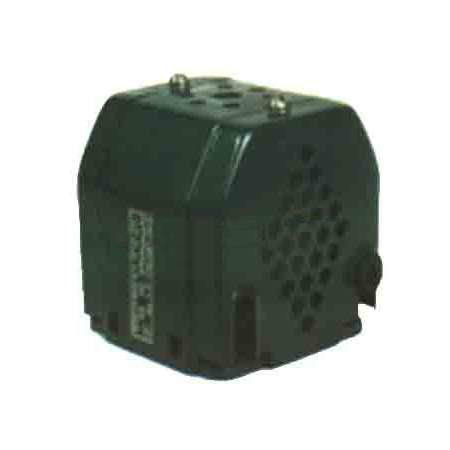

Электромагнит защищенного исполнения имеет защитный корпус, обеспечивающий степень защиты IР20 и защитный корпус, обеспечивающий степень защиты IР54.

Электромагнит защищенного исполнения со степенью защиты IР54 установлен в корпусе без установочной плиты. Для ручного включения исполнительного механизма электромагнит со степенью защиты IР54 имеет кнопку.

Электромагниты со степенью защиты IР54 имеют исполнение с гибкими выводами и электрическим соединителем.

При включении катушки электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Возврат якоря в исходное положение производится под действием внешнего усилия (пружины, груза) после отключения тока.

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят: электромагнит, техническое описание и инструкция по эксплуатации (1 экз. на партию электромагнитов, поставляемых в один адрес, если иное количество не оговорено в заказе).

По отдельному заказу могут поставляться: катушки (в качестве запасных), толкатель.
