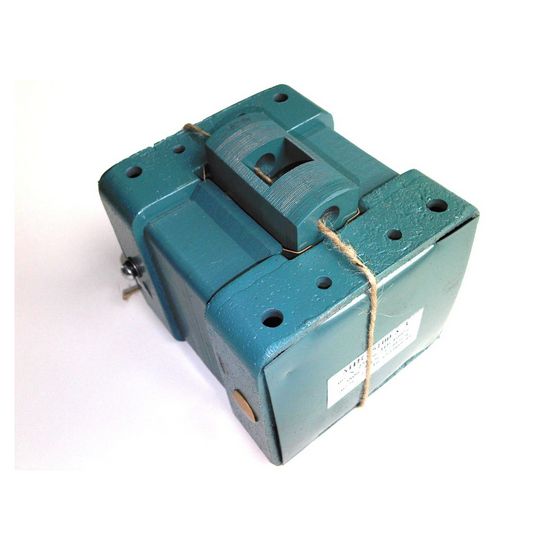

Электромагнит МИС 5100

Магниты МИС 5100 имеют почти идентичные технические характеристики, однако и различия существенны.

Область применения магнита

Магниты МИС 5100 – это однофазные электрические магниты переменного тока, которые используются в управлении различными механизмами в промышленной сфере, часто являются составляющими станков, тормозных систем, подъемных машин, тельферов. С помощью электромагнита мис 5100 осуществляется дистанционное управление разными задвижками, клапанами и пр. (втягивание механизмов).

Описание изделий МИС 5100

Электромагнит МИС 5100 состоят из таких частей:

1. Подвижный якорь (электротехническая сталь).
2. Катушка (возбуждает магнитное поле).
3. Скоба.
4. Неподвижное ярмо (электротехническая сталь).

Принцип работы данных электромагнитов заключается в притяжении якоря к неподвижному ярму, когда по катушке протекает электрический ток, создавая в магнитной системе магнитное поле. С током соединяется именно катушка электромагнита, после чего и происходит возбуждение магнитного поля.

Разница электромагнитов МИС 5100 и 5200 состоит в характеристике якоря – у МИС 5100 380в – он выполняет тянущую функцию, а у МИС 5200 – толкающую.

Особенности эксплуатации МИС 5100

Магниты мис 5100 следует внимательно изучить перед включением в сеть. Обязательным условием должно быть наличие якоря магнита, в противном случае – катушка мис 5100 может прийти в негодность. Причиной перегорания катушки электромагнита могут также быть скачки напряжения, поэтому нужно внимательно следить за этим. Катушка, как составляющая, легко заменима, если она придет в негодность по какой-либо причине. При работе с данными электромагнитами температурный режим довольно универсальный – от минус 40 до плюс 40. Желательно использовать магнит мис 5100 в не запылённом помещении с отсутствием таких паров, которые разрушают металлы. Этот факт обеспечит изделию более долговечный срок службы. Использовать электромагниты рекомендовано в положении вертикально.

Условные обозначения электромагнитов МИС 5100

Маркировка контактора состоит из условных обозначений, легко поддающихся расшифровке.

Вид обозначения: МИС 5100ХЗ

• 5 - это габаритный размер магнита.
• 1 – исполнение (может быть тянущим или толкающим – 1 или 2).
• 0 – продолжительность включения.
• 0 - степень защиты и ее исполнение.

Два последних обозначения ХЗ говорят о климатическом исполнении (может быть обозначение У или Т) и категории размещения.

Технические характеристики

Тяговые усилия

Величина мощности и тока при пуске и в рабочем состоянии

• Наименование товараЦена
• Дополнительная информация

• МИС-5100 380В

  Эл. магнит тянущий, катушка управления 380 Вольт

• МИС-5100 220В

  Эл. магнит тянущий, катушка управления 220 Вольт

• МИС-5100 127В

  Эл. магнит тянущий, катушка управления 127 Вольт

• МИС-5100 110В

  Эл. магнит тянущий, катушка управления 110 Вольт

• МИС-5200 380В

  Эл. магнит толкающий, катушка управления 380 Вольт

• МИС-5200 220В

  Эл. магнит толкающий, катушка управления 220 Вольт

• МИС-5200 127В

  Эл. магнит толкающий, катушка управления 127 Вольт

• МИС-5200 110В

  Эл. магнит толкающий, катушка управления 110 Вольт

• Катушка к МИС-5100, 5200 380В

  Напряжение катушки 380 Вольт, подходит к электромагниту 5-й величины.

• Катушка к МИС-5100, 5200 220В

  Напряжение катушки 220 Вольт, подходит к электромагниту 5-й величины.

• Катушка к МИС-5100, 5200 127В

  Напряжение катушки 127 Вольт, подходит к электромагниту 5-й величины.

• Катушка к МИС-5100, 5200 110В

  Напряжение катушки 110 Вольт, подходит к электромагниту 5-й величины.
