Общая информация

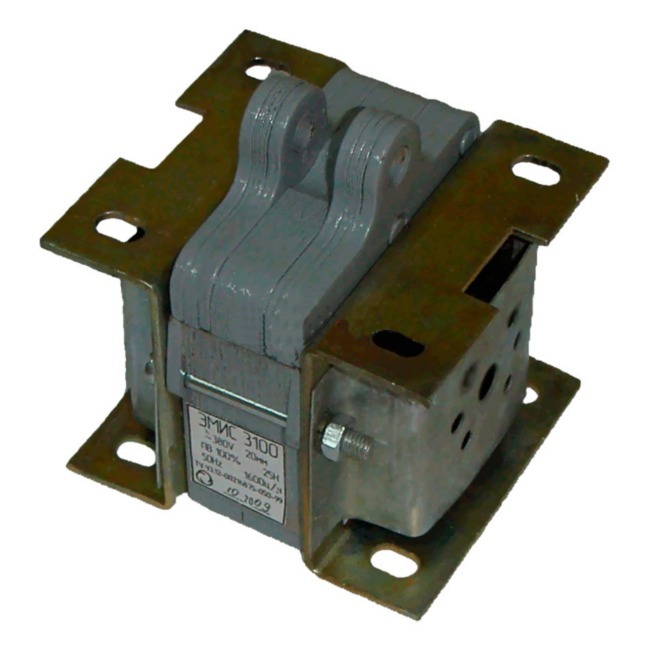

Электромагниты серии ЭМИС выпускаются различных габаритов с 1 по 6.
| Название серии электромагнита |
ЭМИС |
| Цифра: габарит 1 - первый 3 - третий 4 - четвертый 5 - пятый 6 - шестой |
1 |
| Цифра: исполнение 1 - тянущий 2 - толкающий |
2 |
| Цифра: ПВ% 0 - 100 % 1 - 40 % 2 - 15% |
0 |
| Цифра: степень защиты IP 0 - IP20 |
0 |
| Буква и цифра: климатическое исполнение |
У3 |
Электромагниты 2- го габарита не производятся в связи с нецелесообразностью делать два практически одинаковых габарита 2 и 3. Они отличаются только тяговыми усилиями, поэтому МИС-2 или ЭМИС-2 можно заменить на ЭМИС-3 без каких либо негативных последствий.
Технические характеристики
Электромагнит тянущего исполнения
| Наименование параметра | ЭМИС
1100 |
ЭМИС
3100 |
ЭМИС
4100 |
ЭМИС
5100 |
ЭМИС
6100 |
|
| Ном. Ход якоря мм. | 15 | 20 | 25 | 25 | 30 | |
| Тяговое усилие, H | ПВ100% | 25 | 25 | 40 | 63 | 100 |
| ПВ40% | 16 | 25 | 40 | 63 | 100 | |
| ПВ15% | 25 | 40 | 63 | 100 | 170 | |
Электромагнит толкающего исполнения
| Наименование параметра | ЭМИС
1200 |
ЭМИС
3200 |
ЭМИС
4200 |
ЭМИС
5200 |
ЭМИС
6200 |
|
| Ном. Ход якоря мм. | 15 | 20 | 25 | 25 | 30 | |
| Тяговое усилие, H | ПВ100% | 25 | 25 | 40 | 63 | 100 |
| ПВ40% | 16 | 25 | 40 | 63 | 100 | |
| ПВ15% | 25 | 40 | 63 | 100 | 170 | |
Габаритные и присоединительные размеры

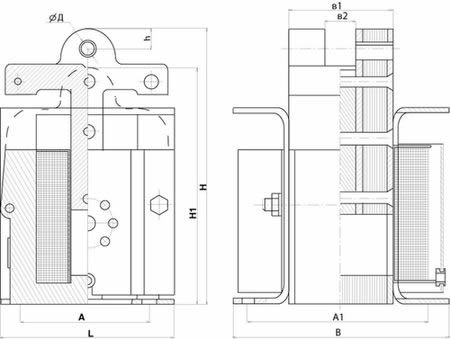

Электромагнит тянущего исполнения
| Электромагнит | ЭМИС
1100 |
ЭМИС
2100 |
ЭМИС
3100 |
ЭМИС
4100 |
ЭМИС
5100 |
ЭМИС
6100 |
|
| Присоединительные размеры, мм. | А | 46+-0,25 | 54+-0,25 | 54+-0,25 | 70+-0,25 | 70+-0,3 | 84+-0,5 |
| А1 | 51+-0,8 | 56+-0,8 | 61+-0,8 | 69+-0,8 | 85+-0,7 | 62+-0,8 | |
| Д | 4,1 | 6,1 | 6,1 | 9,2 | 9,2 | 12 | |
| d1 | 5,5 | 6,6 | 6,6 | 6,6 | 7 | 9 | |
| b1 | 29 | 29,5 | 29,5 | 35,5 | 48,5 | 55,5 | |
| b2 | 10,5 | 10,5 | 10,5 | 12,5 | 16,5 | 20,5 | |
| l1 | 15 | 18 | 18 | 26 | 26 | 30 | |
| h | 7,5 | 9 | 9 | 13 | 13 | 15 | |
| Габаритные размеры, мм | L | 70 | 75 | 75 | 94 | 94 | 120 |
| B | 68 | 80 | 85 | 90 | 108 | 106 | |
| H1 | 74,5 | 87,5 | 87,5 | 109,5 | 109,5 | 130,5 | |
| H | 89,5 | 107,5 | 107,5 | 134,5 | 134,5 | 184 | |

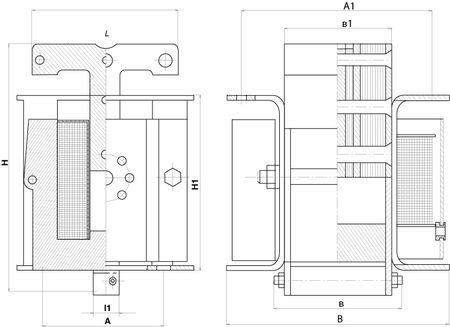

Электромагнит толкающего исполнения
| Наименование параметра | ЭМИС
1200 |
ЭМИС
2200 |
ЭМИС
3200 |
ЭМИС
4200 |
ЭМИС
5200 |
|
| Присоединительные размеры, мм. | А | 46+-0,25 | 54+-0,25 | 54+-0,25 | 70+-0,3 | 70+-0,3 |
| А1 | 51+-0,8 | 56+-0,8 | 61+-0,8 | 69+-0,8 | 85+-0,7 | |
| l1 | 13+-0,135 | 17+-0,1 | 17+-0,1 | 19+-0,165 | 19+-0,165 | |
| b | 40 | 40 | 40 | 46, | 59 | |
| b1 | 29 | 29,5 | 29,5 | 35,5 | 48,5 | |
| d | 5,5+0,3 | 6,6+0,3 | 6,6+0,3 | 7 | 7 | |
| Габаритные размеры, мм | L | 61 | 74 | 74 | 97 | 95 |
| B | 65 | 75 | 80 | 91 | 108 | |
| H | 97 | 118 | 118 | 127 | 127 | |
| H1 | 50 | 65 | 65 | 86 | 86,5 | |
Электромагнит создает магнитное поле с помощью обмотки, обтекаемой электрическим током. Для того чтобы усилить это поле и направить магнитный поток по определенному пути, в большинстве электромагнитов имеется магнитопровод, выполняемый из магнитно мягкой стали.
Электромагниты являются неотъемлемой частью электрических машин, многих устройств промышленной автоматики, аппаратуры регулирования и защиты разнообразных электротехнических установок. Развивающейся областью применения электромагнитов является медицинская аппаратура. Наконец, гигантские электромагниты для ускорения элементарных частиц применяются в синхрофазотронах.
Катушки индуктивности (электромагнитные катушки, соленоиды) широко используются для управления соленоидными клапанами, пневмораспределителями, импульсными клапанами и другими компонентами систем управления и распределения (дистрибуции).
