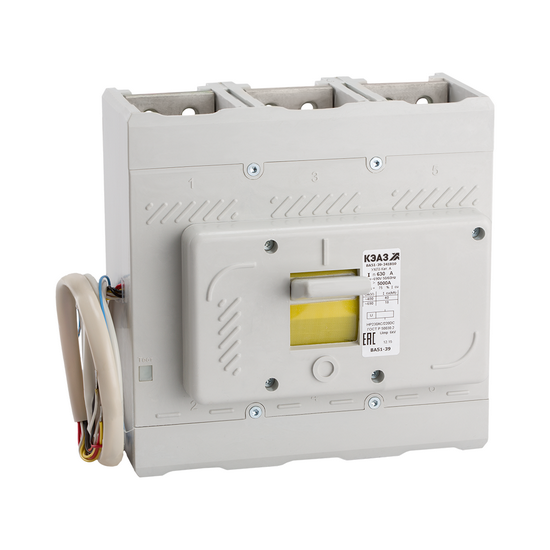

Выключатель автоматический ВА51-39 250-630А

«Автомат» ВА 51-39 или ВА51-39 630А, 400А, 500А, 320А, 250А, 160А является коммутационным устройством.
Описание

Автоматический выключатель ВА 51-39 или (Автомат) ВА51-39 630А, 400А, 500А, 320А, 250А, 160А является коммутационным устройством, которое обеспечивает выполнение следующих, поставленных перед ним, задач:

  • защита электросетей от скачков напряжения;
  • выключение токов в момент возникновения коротких замыканий;
  • проведение токов в штатном режиме;
  • включение сети в ручном режиме (количество циклов строго ограничено).


Коммутационная способность выключателей ВА51-39 340010 составляет 85 кА, а максимальная величина номинального тока равна 630 А. В настоящий момент автоматы серии АВ 5139 являются альтернативой уже устаревшим приборам серий: ВА 37, ВА52, ВА57, А31, А37.

Автоматы серии ВА51-39 340010 и ВА 51-39 344730 полностью отвечают требованиям, перечисленным в ТУ3422-001-05832917-97 и ГОСТ 9098-78, а также обладает всеми необходимыми сертификатами и прочей разрешающей документацией.

Автоматический выключатель ВА 5139 - сфера применения
Благодаря тому, что автоматы ВА 5139 представлены широчайшим спектром исполнений и модификаций, их область применения отнюдь не ограничивается коммунальными, транспортными и промышленными объектами. Однако основной сферой использования ВА 5139 являются высоковольтные электролинии.

Кроме того, производитель не запрещает использование выключателей ВА 5139 340010 в качестве защитных устройств для организации пусков асинхронных двигателей.

В зависимости от исполнения, монтаж автоматов производится различными спосо-бами:

  • шины (число отверстий разнится);
  • набор проводов (медь, алюминий);
  • многожильный кабель;
  • кабельные наконечники.


Широкий диапазон рабочей температуры (-50... +50 °С) - еще одно неоспоримое достоинство автоматических выключателей АВ 5139. Что же касается сейсмоустойчивости, то она соответствует девяти баллам по Шкале Медведева-Шпонхойера-Карника.


Технические особенности и технические характеристики ВА 51-39
Автоматы серии АВ 5139 выпускаются как в виде двухполюсных, так и трехполюсных приборов. Заводом-изготовителем представлены модификации в выдвижном и стационарном исполнениях с различными вариантами монтажа.

Износостойкость данных устройств равна 16 000 циклам при условии отсутствия каких-либо нагрузок и порядка 2 000 циклов при наличии постоянной нагрузки. Приборы, оснащенные электромагнитным приводом (дополнительная комплектация), рассчитаны на работу около 10 000 циклов.


Возможные исполнения: стационарный или выдвижной (выкатной).
Тип привода: ручной, ручной дистанционный, электромагнитный привод (электропривод).


Для выключателя ВА51-39 предусмотрены следующие сборочные единицы:

  • свободные контакты;
  • привод электромагнитный (П Э)
  • расцепитель независимый (Р Н);
  • расцепитель нулевого напряжения (Р Н Н)

Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.





Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
