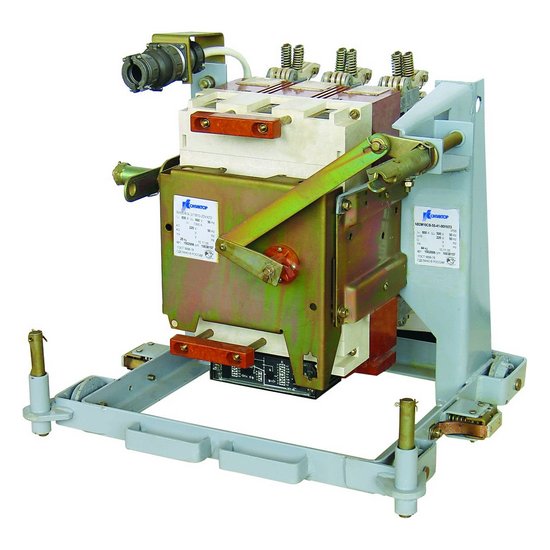

Автоматический выключатель АВ2М10СВ-55-41 УХЛ3

«Автомат» АВ2М10СВ-55-41 УХЛ3 до 800А выдвижной с ручным приводом или АВ2М10НВ-53-41 до 800А выдвижной с э/м (электромагнитным) приводом (автоматический выключатель, автомат) необходим для безопасного проведения тока по электрическим цепям. Выдвижной (выкатной) АВ2М рассчитан на номинальный ток 800 А при его частоте, составляющей 50 Гц. АВ2М10СВ предназначен для отключения подачи электричества в случае возникновения в цепи токов перегрузки или короткого замыкания. Производитель ОАО "Контактор".
Описание

Выключатели АВ2М10Н-55-41 УХЛ3 1000А допустимо использовать для редких коммутаций (не чаще, чем 10 раз за сутки) электрических цепей. Помимо этого, при помощи упомянутых устройств можно осуществлять пуски асинхронных двигателей, оснащенных роторами короткозамкнутого типа.

Область применения
Автоматические выключатели АВ2М10СВ или АВ2М10С-55-41 УХЛ3 до 1000А используются в сфере промышленности и коммунального хозяйства, в области снабжения энергией потребителей. В любой сфере, где применяется электротехническое оборудование, АВ2М10СВ незаменим. Именно выключатель дает возможность защитить электроприборы от выхода из строя по причине больших токов, возникающих из-за перегрузок в сети, и сверхтоков, появляющихся в результате замыкания фазных и нулевых проводников.

Технические характеристики и условия эксплуатации АВ2М
• Номинальный ток устройства АВ2М10СВ составляет 800 А.
• Предельный ток селективности - 30 ± 2 кА (постоянный ток) или 20 ± 2 кА (переменный ток).
• Выключатель характеризуется наличием 3 полюсов.
Устройство АВ2М10С-5541 1000А (800А, 630А) рассчитано на эксплуатацию на высоте до 2000 метров над уровнем моря.
• Выключатель оснащен опцией регулирования номинального тока (шаг регулировки составляет 10%, есть возможность регулировать от 0,4 до 1 номинального тока).
АВ2М10НВ можно безопасно использовать при температуре окружающей среды, не превышающей 55 градусов по шкале Цельсия.
• Выключатели оборудованы ручными приводами.
• Допустима эксплуатация устройств, размыкающих электрическую цель, в среде, в которой отсутствует проводящая ток пыль, взрывоопасные пары или газы, жидкости.
• Запрещено устанавливать АВ2М10Н-53-41 1000А в местах, где на выключатель может попасть эмульсия, вода или масло.
• Требуется монтировать устройства в вертикальном положении.
• Разрешено отклонение в ту или иную сторону не более чем на 5 градусов.

Технические особенности
Следует заметить, что автоматы АВ2М10СВ 55-41 разрабатывались для замены устаревших выключателей АВМ10, поэтому часть их деталей взаимозаменяема. Одна из особенностей новых устройств заключается в том, что благодаря современным дугогасительным камерам время горения дуги, возникающей при разъединении цепи в результате появления токов короткого замыкания, сократилось в 4 (!) раза.

Использование выключателей в городских электрических цепях и на подстанциях заводов, фабрик, учреждений убедительно свидетельствует об их надежность и функциональности. Устройства АВ2М10СВ на протяжении длительного времени обеспечивают защиту токонесущих проводников и электротехнического оборудования от токов перегрузки или короткого замыкания. Подробные технические характеристики выключателя АВ2М10СВ указаны в инструкции.

Автомати́ческий выключа́тель (от англ. Circuit breaker) — контактный коммутационный аппарат, способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного времени и отключать токи при нормированных ненормальных условиях в цепи, таких как короткое замыкание.





Автоматический выключатель предназначен для защиты электрической цепи от сверхтока. Главным отличием от плавкой вставки является возможность многократного использования.

Автомат защиты линии был изобретён американским учёным Чарлзом Графтоном Пэйджем в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители. Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.
