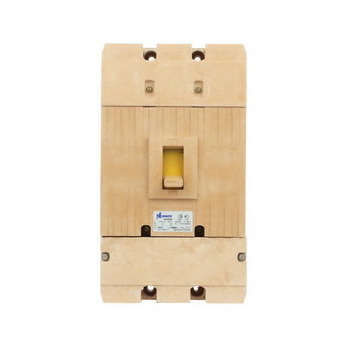

Автоматический выключатель А3792

Применимы названия: контактор или вводной автомат. Все выключатели серии А3792, вне зависимости от типа климатического исполнения, полностью соответствуют положениям и требованиям, описанным в ГОСТ 12.2.007.0 (класс безопасности, согласно степени защиты оператора от удара электротоком), ГОСТ В.20.39.404 (УХЛ) и в иной нормативной документации.
Максимальная коммутационная способность автоматических выключателей А3792 находится в диапазоне от 3 000 до 6 000 циклов. Устройства данной серии поставля-ются в двух вариантах:
• конструкция, предусматривающая стационарное крепление приборов;
• конструкция, предусматривающая выдвижную установку.

Возможные исполнения: стационарный или выдвижной (выкатной).
Тип привода: ручной , ручной дистанционный, электромагнитный привод (электропривод).

Для выключателя А3792БУЗ предусмотрены следующие сборочные единицы:
- свободные контакты,
- привод электромагнитный (П Э
- расцепитель независимый (Р Н),
- расцепитель нулевого напряжения (Р Н Н)

Область применения
Сфера применения автоматических выключателей серии А3792 – коммутационные сети, верхний предел напряжения которых не превышает значения:
• 660 В для переменных токов;
• 440 В для постоянных токов.

Установка выключателей серии А3792 ограничена следующими факторами:
• максимальная высота над уровнем моря – 4 000 метров;
• положение в пространстве – вертикальная плоскость;
• вибрация – 6 g (синусоидальная);
• ударное ускорение – 120 g (время воздействия не превышает 5 ms).

Также допускается использование автоматов А3792 в качестве защитных устройств для подключения и пуска асинхронных электрических двигателей. Плюс ко всему приборы данной серии применяются для обеспечения защиты конечных потребителей.
Выключатели серии А3792 имеют возможность дополнительной настройки на месте установки, а также выгодно отличаются от аналогов широким спектром конструктивных решений.

Технические особенности и технические характеристики А3792
Автоматические выключатели серии А3792 поставляются в различных комплектациях:
• с электромагнитным расцепителем;
• с полупроводниковым и электромагнитным расцепителями;
• с тепловым и электромагнитным расцепителями.

В зависимости от наличия дополнительных расцепителей, автоматы А3792 производятся как в нулевом, так и в независимом исполнениях. Кроме того различают устройства данной серии еще и согласно типу системы электрозащиты, которая может быть представлена рубильником, селективным или стандартным токоограничением.
Общая масса автоматического выключателя А3792 в сборе составляет (в зависимости от модификации) от 18 до 33 килограммов.

Варианты исполнения

А3792Б УЗ 630А стационарный с ручным приводом, А3792Б УЗ 630А стационарный с электрическим приводом, А3792Б УЗ 630А выдвижной с ручным приводом, А3792Б УЗ 630А выдвижной с электрическим приводом, А3792У 630А стационарный с ручным приводом
